Технические характеристики

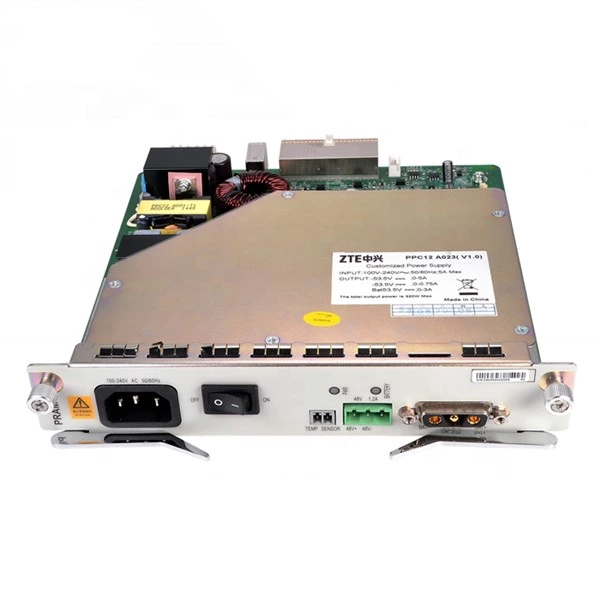

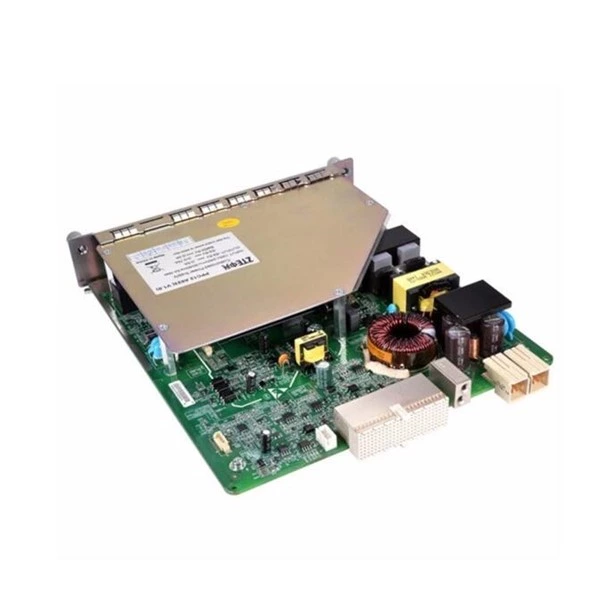

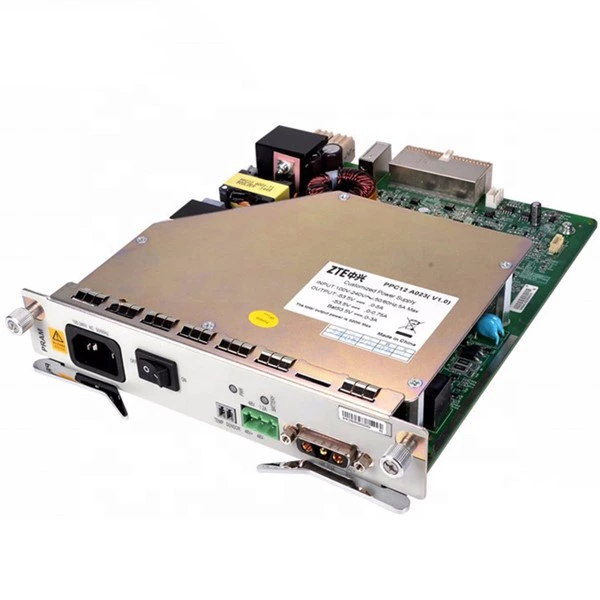

Модуль питания переменного тока PRAM (для ZXA10 C320 OLT)
Модель продукта: PRAM
Тип изделия: Модуль питания переменного тока в постоянный / Плата интерфейса питания
Совместимая платформа: ZXA10 C320 Compact OLT Chassis
1. Обзор продукта
Модуль PRAM — это высокоэффективный модуль питания переменного/постоянного тока операторского класса, разработанный специально для компактного OLT ZXA10 C320 2U. Он преобразует универсальное сетевое напряжение 110/220 В в стабилизированный выход постоянного тока -48 В для питания всего шасси OLT, включая платы управления, сервисные платы и модули восходящей связи. Благодаря возможности «горячей» замены, резервированию питания по схеме 1+1 и комплексной защите, PRAM обеспечивает надежное и бесперебойное питание для сетей FTTH, FTTB и корпоративных сетей доступа, где стандартная инфраструктура питания постоянного тока недоступна.
2. Основные характеристики
Электрические параметры
- Входное напряжение: 100–240 В переменного тока (автоматическая адаптация, однофазное).
- Входная частота: 50/60 Гц (допуск 45–65 Гц)
- Выходное напряжение: -48 В постоянного тока (номинальное, регулируемое от -42 В до -57 В постоянного тока)
- Максимальная выходная мощность: 320 Вт
- Максимальный выходной ток: 6,7 А (при -48 В постоянного тока)
- Потребляемая мощность: 13,2 Вт (мощность в режиме ожидания)
- КПД: >90% (при полной нагрузке)
- Коэффициент мощности: ≥0,95 (активная префронтальная кора)
Физические и механические
- Габариты (В × Ш × Г): 200,25 × 37 × 225 мм
- Вес: 1,346 кг
- Монтаж: Горизонтальная установка в слоты C320 0/1
- Охлаждение: Принудительное воздушное охлаждение (вентилятор в корпусе)
- Возможность «горячей» замены: Да (замена через интернет)
Интерфейсы и порты
- Вход переменного тока: 1 × розетка IEC C14
- Интерфейс для подключения батареи: 1 × клеммная колодка постоянного тока (для резервной батареи)
- Датчик температуры: 1 × интерфейс для компенсации температуры батареи.
- COM/DEBUG: 1 × RJ45 (RS-232)
Светодиодные индикаторы
- RUN (Зеленый): Медленное мигание = нормальный режим; Постоянно горит = самодиагностика пройдена успешно; Выключен = неисправность
- ALM (красный): Вкл. = аппаратная неисправность; Мигание = ненормальное состояние
- Питание (зеленый): вход переменного тока и выход постоянного тока в норме.
Функции защиты
- Защита от перенапряжения (OVP)
- Защита от пониженного напряжения (UVP)
- Защита от перегрузки по току и короткого замыкания
- Защита от перегрева (OTP)
- Защита от перенапряжения и молнии (±6 кВ)
- Защита от обратной полярности
- Фильтрация электромагнитных помех и соответствие требованиям ЭМС
Системные характеристики
- Резервирование: резервирование питания 1+1 (две платы PRAM)
- Балансировка нагрузки: автоматическое распределение нагрузки (два входа)
- Управление батареей: контроль зарядки/разрядки
- Мониторинг в реальном времени: измерение напряжения, тока и температуры.
- Сигналы тревоги: неисправности на входе/выходе, перегрев.
Экологические характеристики
- Рабочая температура: от -40°C до +65°C
- Температура хранения: от -40°C до +85°C
- Влажность: 5% ~ 95% (без конденсации)
- Высота над уровнем моря: до 4000 м.
- ЭМС: Соответствует стандарту IEC 61000-3-2, телекоммуникационному стандарту.
3. Основные характеристики
- Универсальный вход переменного тока: 100–240 В переменного тока для использования по всему миру.
- Высокоэффективное преобразование: КПД >90%, низкое тепловыделение, энергосбережение.
- Активная коррекция коэффициента мощности: коэффициент мощности ≥0,95, снижает гармоники сети.
- Надежность операторского класса: полная защита, резервная конструкция, 99,999% времени безотказной работы.
- Возможность "горячей" замены: техническое обслуживание без отключения OLT.
- Поддержка резервного питания от батареи: интегрированная система управления зарядом/разрядом.
- Компактный и легкий: подходит для шасси 2U C320, экономит место.
- Интеллектуальный мониторинг: телеметрия в реальном времени и оповещения о неисправностях.
- Широкий температурный диапазон: работает в экстремальных условиях (от -40°C до +65°C).
4. Типичные области применения
- Основной блок питания ZXA10 C320 OLT
- Сети «три в одном» FTTH/FTTB
- Выносные шкафы и развертывание OLT на открытом воздухе
- Оптоволоконный доступ для предприятий/кампусов
- Объекты без инфраструктуры электропитания постоянного тока -48 В
- Телекоммуникационные объекты с резервным питанием от сети переменного тока и аккумуляторными батареями
