Технические характеристики

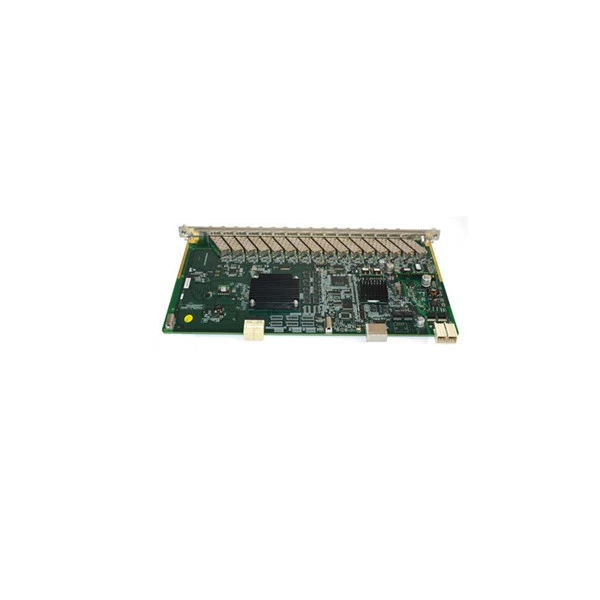

Сервисная плата EFGH (для ZXA10 C600 OLT)
Модель продукта: EFGH
Тип изделия: 16-портовая сервисная плата EPON
Совместимая платформа: шасси ZXA10 C600/C650 OLT
1. Обзор продукта
EFGH — это высокопроизводительная 16-портовая сервисная плата EPON (GEPON) операторского класса , разработанная для платформ OLT серии ZXA10 C600/C650. Она предоставляет 16 независимых интерфейсов EPON для подключения и управления до 1024 абонентскими ONU/ONT (разделение 1:64 на порт) для сетей FTTH, FTTB и корпоративных сетей доступа. Поддерживая полные протоколы EPON, высокоскоростную передачу данных и расширенные функции управления, EFGH обеспечивает надежные высокоскоростные услуги Triple Play (HSI, VoIP, IPTV) с уровнем стабильности операторского класса.
2. Основные характеристики
Основные параметры
- Тип PON: EPON (IEEE 802.3ah)
- Порты: 16 портов EPON SFP
- Возможность «горячей» замены: Да (замена в процессе эксплуатации)
- Таблица MAC-адресов: 32 тыс. записей
- Потребляемая мощность:
- Статический режим: 5 Вт
- Типичная мощность: 50 Вт
- Максимальная мощность: 55 Вт
- Габариты (Ш×В×Г): 22,86 × 395,4 × 237 мм
- Вес: приблизительно 1,5 кг
- Среднее время безотказной работы: >100 000 часов
Оптический интерфейс (EPON)
- Скорость передачи:
- Скорость загрузки: 1,244 Гбит/с
- Скорость передачи данных в восходящем направлении: 1,244 Гбит/с (симметричная)
- Длина волны:
- Оптический модуль: SFP (PX20, PX20+, PX20++)
- Оптический бюджет (PX20++): 33 дБ
- Выходная мощность: +4,5 ~ +8,0 дБм
- Чувствительность приемника: -30 дБм при 10⁻¹⁰
- Дальность передачи: до 20 км
- Коэффициент разделения: максимум 1:64 на порт
- Разъем: SC/PC
- Тип волокна: одномодовое волокно (SMF)
Светодиодные индикаторы
- RUN (Зеленый): Медленное мигание = нормальный режим; Постоянно горит = самодиагностика пройдена успешно; Выключен = неисправность
- ALM (красный): Вкл. = аппаратная неисправность; Мигание = ненормальное состояние
- Порт PON (жёлтый): LINK = включено; ACT = мигает; Off = нет соединения
Экологические характеристики
- Рабочая температура: от -25°C до +55°C
- Температура хранения: от -40°C до +70°C
- Влажность: 5–95% (без конденсации)
- Высота над уровнем моря: до 4000 м.
- ЭМС: Соответствует стандарту IEC 61000 и телекоммуникационным стандартам.
Защита и надежность
- Защита от перенапряжения/пониженного напряжения
- Защита от перегрузки по току и короткого замыкания
- Защита от перенапряжения и молнии (±6 кВ)
- Защита портов PON (ALS)
- FEC (прямая коррекция ошибок)
- Обнаружение и изоляция несанкционированных ONU
- Защита PON: защита типа B/C
Управление и протоколы
- Управление: SNMP v1/v2c/v3, CLI, веб-интерфейс, EMS/NMS
- Прошивка: обновление в процессе эксплуатации
- Протоколы EPON: MPCP, OAM, DBA
- Безопасность: шифрование AES-128, аутентификация ONU.
- QoS: 802.1p, DSCP, управление трафиком, DBA
- Протоколы: IPv4/IPv6, VLAN, IGMP, ACL
3. Основные характеристики
- Высокоплотная EPON: 16 портов на плату, максимум 1024 ONU на плату.
- Симметричная скорость 1,25 Гбит/с: Полнодуплексная симметричная EPON для высокоскоростного восходящего/нисходящего канала связи.
- Поддержка разделения аудитории на группы: соотношение разделения 1:64 для максимального охвата пользователей.
- Безопасность операторского уровня: шифрование AES-128, аутентификация ONU, изоляция от несанкционированных ONU.
- Расширенные функции DBA: динамическое распределение полосы пропускания для эффективного управления трафиком.
- Поддержка FEC: FEC для передачи данных в восходящем и нисходящем направлениях для безошибочной передачи.
- Оптический мониторинг: мониторинг мощности, температуры и напряжения в режиме реального времени.
- Возможность "горячей" замены: техническое обслуживание без отключения OLT.
- Широкая совместимость: работает со всеми модулями управления и питания C600/C650.
- Низкое энергопотребление: энергоэффективная конструкция (макс. 55 Вт).
4. Типичные области применения
- Расширение сервиса OLT EPON для ZXA10 C600/C650
- Сети широкополосного доступа FTTH/FTTB с услугой «три в одном»
- Доступ к жилым районам высокой плотности и коммерческим объектам
- Волоконно-оптические сети для кампусов и промышленных предприятий
- Мобильная магистральная связь (4G/5G)
- Предоставление услуг IPTV и VoIP
