Технические характеристики

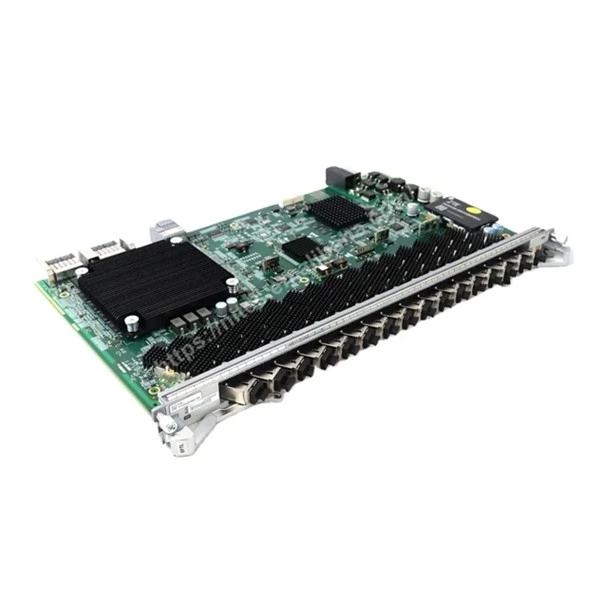

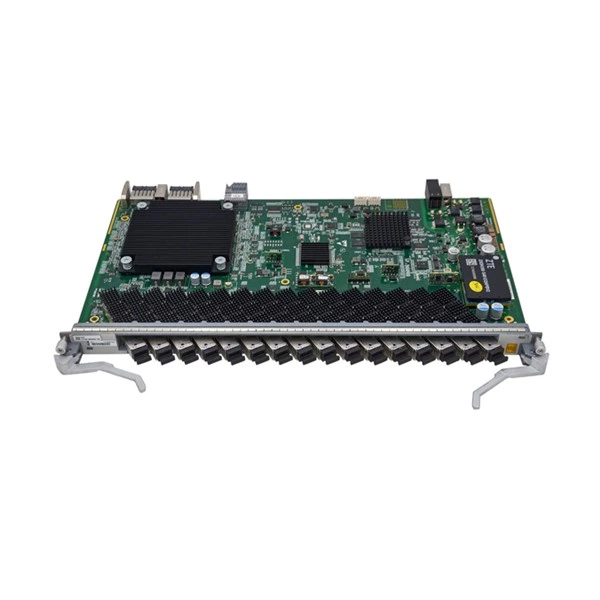

Сервисная плата EFTH (для OLT серии ZXA10 C600)

Модель продукта:  EFTH

Тип продукта:  16-портовая сервисная плата 10G EPON (симметричная)

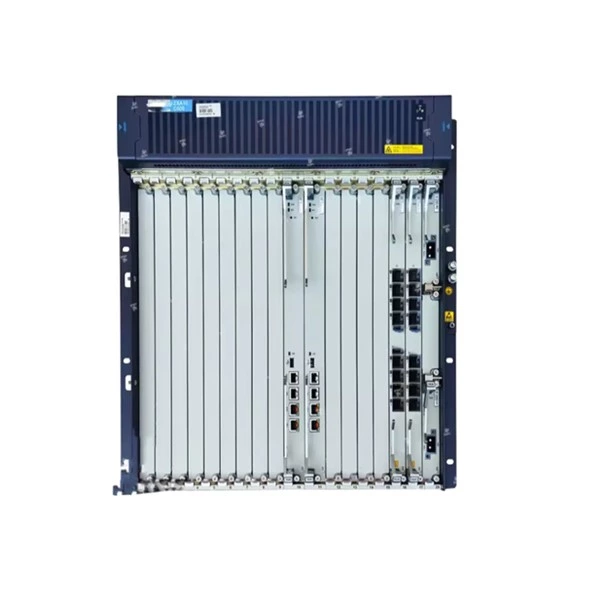

Совместимая платформа:  шасси ZXA10 C600/C650/C680 OLT





---



1. Обзор продукта

EFTH  —  это высокопроизводительная 16-портовая симметричная  сервисная плата EPON 10G с высокой плотностью портов, разработанная для платформ OLT серии ZXA10 C600/C650/C680. Она поддерживает симметричную передачу EPON 10G (10G/10G)  по одномодовому оптоволокну с использованием оптических модулей SFP класса PR30. EFTH обеспечивает сверхширокополосные услуги Triple Play (HSI, VoIP, IPTV) и мобильную магистраль 5G, поддерживая до 2048  абонентских ONU (1:128 на порт). Она отличается возможностью «горячей» замены, расширенными функциями безопасности и полными возможностями OAM/DBA для надежных высокоскоростных сетей FTTH/FTTB.



---



2. Основные характеристики

Основные параметры

• Стандарт PON:  IEEE 802.3av (10G EPON)
• Порты:  16 × 10G EPON SFP-портов (симметричные PR30)
• Возможность «горячей» замены:  Да (замена в процессе эксплуатации)
• Таблица MAC-адресов:  64 тыс. записей
• Потребляемая мощность:
  • Типичная мощность: 65 Вт
  • Максимальная мощность: 70 Вт
• Габариты (Ш×В×Г):  393 × 24 × 214 мм
• Вес:  приблизительно 1,46 кг
• Среднее время безотказной работы:  >100 000 часов

Оптический интерфейс (10G EPON PR30)

• Скорость передачи (симметричная):
  • Скорость загрузки: 10,3125 Гбит/с
  • Исходящий поток: 10,3125 Гбит/с
• Длина волны (PR30):
  • Tx (10G): 1577 нм
  • Tx (GE): 1490 нм
  • Rx (10G): 1270 нм
  • Rx (GE): 1310 нм

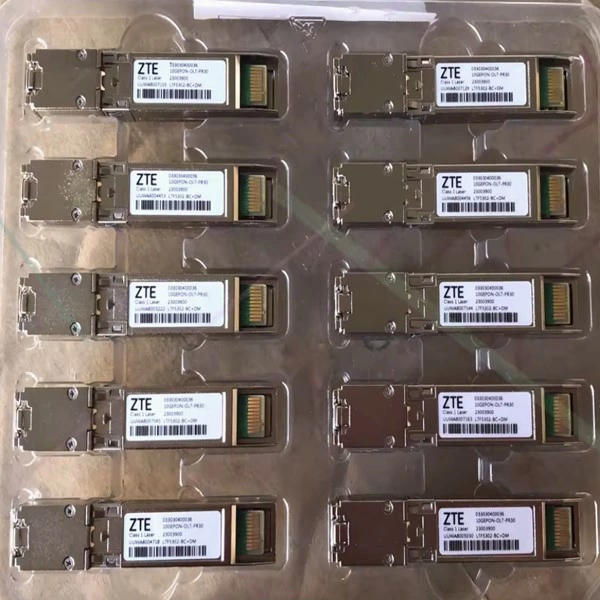

• Оптический модуль:  SFP (симметричный PR30)
• Оптическая выходная мощность:
  • 10G: +2,0 ~ +5,0 дБм
  • GE: +3,0 ~ +7,0 дБм
• Чувствительность приемника:
  • 10G: -28 дБм при BER 10⁻¹²
  • GE: -29,78 дБм при BER 10⁻¹²
• Оптический бюджет:  32 дБ (PR30)
• Дальность передачи:  до 20 км
• Коэффициент разделения:  максимум 1:128 на порт.
• Разъем:  SC/PC
• Тип волокна:  одномодовое волокно (SMF)

Светодиодные индикаторы

• RUN (Зеленый):  Медленное мигание = нормальный режим; Постоянно горит = самодиагностика пройдена успешно; Выключен = неисправность
• ALM (красный):  Вкл. = аппаратная неисправность; Мигание = ненормальное состояние
• PON (жёлтый):  LINK = включено; ACT = мигает; Off = нет соединения

Экологические характеристики

• Рабочая температура:  от -25°C до +55°C
• Температура хранения:  от -40°C до +70°C
• Влажность:  5% ~ 95% (без конденсации)
• Высота над уровнем моря:  до 4000 м.
• ЭМС:  IEC 61000, телекоммуникационные стандарты

Защита и надежность

• Защита от перенапряжения/пониженного напряжения
• Защита от перегрузки по току и короткого замыкания
• Защита от перенапряжения и молнии (±6 кВ)
• АЛС (автоматическое отключение лазера)
• FEC (прямая коррекция ошибок)
• Обнаружение и изоляция несанкционированных ONU
• Защита PON типа B/C
• резервирование мощности 1+1

Управление и протоколы

• Управление:  SNMP v1/v2c/v3, CLI, веб-интерфейс, EMS/NMS
• Прошивка:  обновление в процессе эксплуатации
• Протоколы:  MPCP, OAM, DBA, шифрование AES-128
• Безопасность:  аутентификация ONU, списки контроля доступа (ACL), межсетевой экран.
• QoS:  802.1p, DSCP, управление трафиком, DBA
• Сеть:  IPv4/IPv6, стекирование VLAN, IGMP, QinQ



---



3. Основные характеристики

• 16-портовый симметричный EPON 10G:  полнодуплексный режим 10G/10G на порт.
• Высокая плотность:  16 портов на плате, до 2048 ONU.
• Оптические модули PR30:  большая дальность действия (20 км), высокий бюджет (32 дБ).
• Сверхширокополосный доступ:  поддержка видео 4K/8K, облачных сервисов, магистральной сети 5G.
• Расширенные функции DBA:  динамическое распределение полосы пропускания для эффективного управления трафиком.
• Безопасность операторского уровня:  шифрование AES-128, аутентификация ONU, изоляция от несанкционированных ONU.
• Возможность "горячей" замены:  техническое обслуживание без отключения OLT.
• Низкое энергопотребление:  энергоэффективная конструкция (макс. 70 Вт).
• Широкая совместимость:  работает с OLT-устройствами C600/C650/C680.
• Мониторинг в реальном времени:  диагностика оптической мощности, температуры и напряжения.



---



4. Типичные области применения

•  Расширение сервиса OLT 10G EPON для C600/C650/C680
• Сверхширокополосные сети FTTH/FTTB, предоставляющие услуги «три в одном»
• Мобильная связь 5G: фронтальная/средняя/задняя линия связи
• Доступ к жилым районам высокой плотности и коммерческим объектам
• Волоконно-оптические сети для кампусов, промышленных предприятий и городских территорий
• Доставка видео по IPTV/OTT
• Взаимосвязь облачных вычислений и центров обработки данных
