Технические характеристики

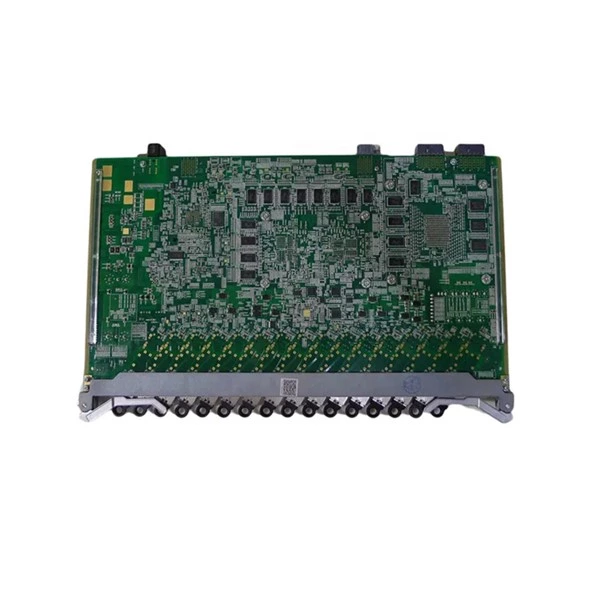

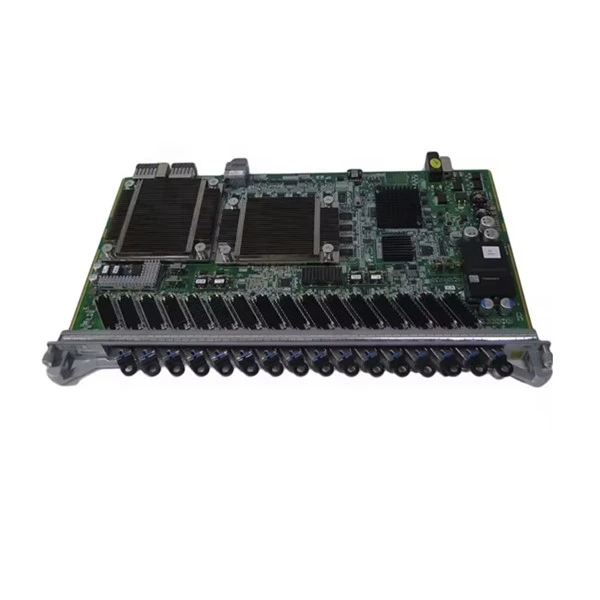

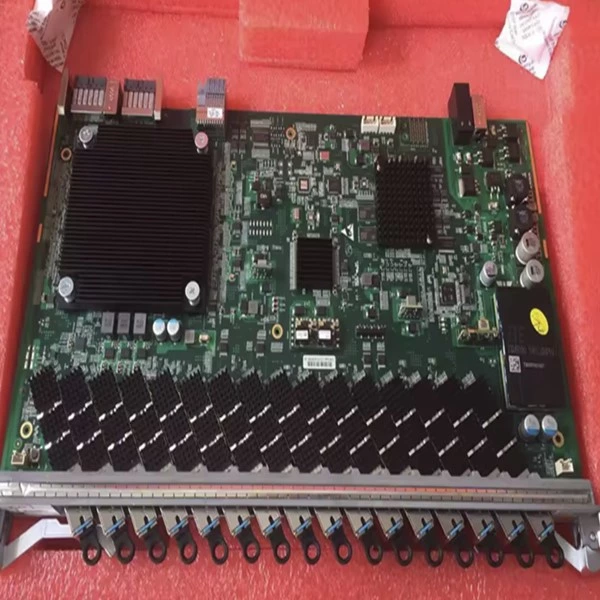

Сервисная плата EFTL (для OLT ZXA10 C600/C650)

Модель продукта:  EFTL (16-портовая сервисная плата 10G EPON PR30)

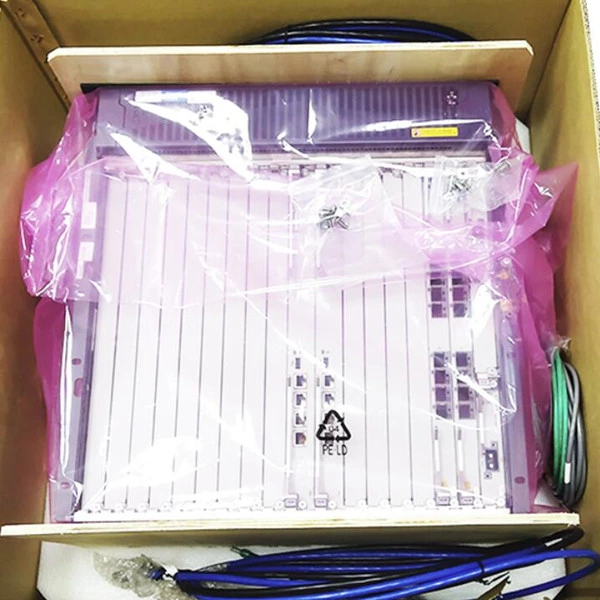

Совместимая платформа:   шасси ZXA10 C600 / C650 / C620 OLT

Тип продукта:  Сервисная плата операторского класса 10G EPON (симметричная PR30)





---



1. Обзор продукта

EFTL  — это высокоплотная, операторского класса 16-портовая симметричная  сервисная плата EPON 10G, разработанная для платформ OLT серии ZXA10 C600/C650. Она соответствует стандарту IEEE 802.3av  и использует оптические модули SFP класса PR30  для обеспечения симметричной  передачи 10G/10G по одномодовому волокну. EFTL поддерживает до  2048 абонентских  ONU (максимальное разделение 1:128 на порт), обеспечивая сверхширокополосные услуги Triple Play (HSI, VoIP, IPTV), мобильную магистраль 5G и высокоскоростной доступ для предприятий. Она отличается возможностью «горячей» замены, расширенной безопасностью и надежностью операторского класса для крупномасштабных сетей FTTH/FTTB.



---



2. Основные характеристики

Основные параметры

• Стандарт PON:  IEEE 802.3av (симметричный 10G EPON)
• Порты PON:  16 портов EPON SFP 10G (PR30)
• Возможность «горячей» замены:  Да (замена в процессе эксплуатации)
• Таблица MAC-адресов:  64 тыс. записей
• Потребляемая мощность:
  • Статический режим: 5 Вт
  • Типичная мощность: 105 Вт
  • Максимальная мощность: 115 Вт
• Габариты (В×Ш×Г):  393,1 × 23,9 × 214 мм
• Вес:  приблизительно 1,74 кг
• Среднее время безотказной работы:  > 100 000 часов

Оптический интерфейс (PR30 симметричный)

• Скорость передачи:
  • Скорость загрузки: 10,3125 Гбит/с
  • Исходящий поток: 10,3125 Гбит/с
• Длина волны:
  • 10G Tx: 1577 нм
  • GE Tx: 1490 нм
  • 10G Rx: 1270 нм
  • GE Rx: 1310 нм
• Оптическая выходная мощность:
  • 10G: +2,0 ~ +5,0 дБм
  • GE: +3,0 ~ +7,0 дБм
• Чувствительность приемника:
  • 10G: -28 дБм при BER 10⁻¹²
  • GE: -29,78 дБм при BER 10⁻¹²
• Оптический бюджет:  32 дБ (PR30)
• Дальность передачи:  до 20 км
• Коэффициент разделения:  максимум 1:128 на порт.
• Разъем:  SC/PC
• Тип волокна:  одномодовое волокно (SMF)

Светодиодные индикаторы

• RUN (Зеленый):  Медленное мигание = нормальный режим; Постоянно горит = самодиагностика пройдена успешно; Выключен = неисправность
• ALM (красный):  Вкл. = аппаратная неисправность; Мигание = ненормальное состояние
• Порт PON (жёлтый):  LINK = включено; ACT = мигает; Off = нет соединения

Экологические характеристики

• Рабочая температура:  от -25°C до +55°C
• Температура хранения:  от -40°C до +70°C
• Влажность:  5–95% (без конденсации)
• Высота над уровнем моря:  до 4000 м.
• ЭМС:  Соответствует стандарту IEC 61000 и телекоммуникационным стандартам.

Защита и надежность

• Защита от перенапряжения/пониженного напряжения
• Защита от перегрузки по току и короткого замыкания
• Защита от перенапряжения и молнии (±6 кВ)
• АЛС (автоматическое отключение лазера)
• FEC (прямая коррекция ошибок)
• Обнаружение и изоляция несанкционированных ONU
• Защита PON: защита типа B/C
• Поддержка резервирования питания 1+1

Управление и протоколы

• Управление:  SNMP v1/v2c/v3, CLI, веб-интерфейс, ZTE EMS/NMS
• Прошивка:  обновление в процессе эксплуатации
• Протоколы EPON:  MPCP, OAM, DBA
• Безопасность:  шифрование AES-128, аутентификация ONU, ACL.
• QoS:  802.1p, DSCP, управление трафиком, DBA
• Сеть:  IPv4/IPv6, стекирование VLAN, QinQ, IGMP



---



3. Основные характеристики

• 16-портовый симметричный EPON 10G:  полнодуплексный режим 10G/10G на порт для сверхвысокой пропускной способности.
• Конструкция с высокой плотностью размещения:  16 портов на плате, поддержка до 2048 ONU.
• Модули PR30 большой дальности:  передача на 20 км, оптический бюджет 32 дБ.
• Безопасность операторского уровня:  шифрование AES-128, аутентификация ONU, изоляция от несанкционированных ONU.
• Расширенные функции DBA:  динамическое распределение полосы пропускания для эффективного управления трафиком.
• Возможность "горячей" замены:  техническое обслуживание без отключения OLT.
• Низкое энергопотребление и высокая эффективность:  оптимизированная конструкция (максимальная мощность 115 Вт).
• Широкая совместимость:  работает с шасси OLT C600/C650/C620.
• Диагностика в реальном времени:  мониторинг оптической мощности, температуры и напряжения.
• Поддержка множества услуг:  пакет «три в одном», магистральная сеть 5G, корпоративный доступ.



---



4. Типичные области применения

• Расширение сервиса C600/C650 OLT 10G EPON
• Сверхширокополосные сети FTTH/FTTB, предоставляющие услуги «три в одном»
• Мобильная связь 5G: фронтальная/средняя/задняя линия связи
• Доступ к жилым районам высокой плотности и коммерческим объектам
• Волоконно-оптические сети для кампусов, промышленных предприятий и городских территорий
• Доставка видео 4K/8K IPTV и OTT
• Облачные вычисления и высокоскоростная передача данных
