Технические характеристики

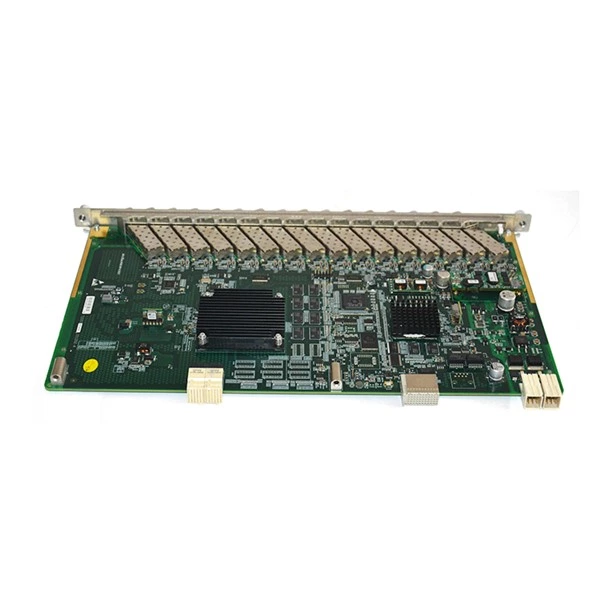

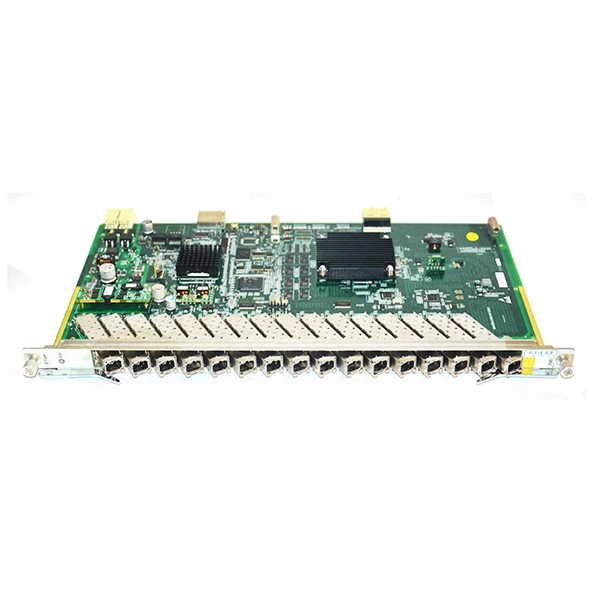

Сервисная плата ETGH (для OLT ZXA10 C300/C320/C220)
Модель продукта: ETGH
Тип изделия: 16-портовая сервисная плата EPON (GE-PON)
Совместимая платформа: шасси ZXA10 C300 / C320 / C220 OLT
1. Обзор продукта
ETGH — это высокопроизводительная 16-портовая сервисная плата EPON (GE-PON) операторского класса, разработанная для платформ OLT серии ZXA10 C300/C320/C220. Она обеспечивает асимметричную передачу EPON со скоростью 1,25 Гбит/с (нисходящий поток 2,488 Гбит/с / восходящий поток 1,244 Гбит/с) по одномодовому волокну, поддерживая оптические модули SFP PX20, PX20+ и PX20++. ETGH позволяет масштабировать услуги FTTH/FTTB Triple Play (HSI, VoIP, IPTV) и поддерживает до 1024 абонентских ONU (максимальное соотношение разделения 1:64 на порт). Она отличается возможностью «горячей» замены, расширенными функциями DBA и безопасностью операторского класса для надежных и экономичных сетей доступа к оптоволокну.
2. Основные характеристики
Основные параметры
- Стандарт PON: IEEE 802.3ah (EPON/GEPON)
- Порты PON: 16 портов EPON SFP (PX20/PX20+/PX20++)
- Возможность «горячей» замены: Да (замена в процессе эксплуатации)
- Таблица MAC-адресов: 32 768 записей
- Пропускная способность пересылки: 20 Гбит/с
- Количество сервисных потоков: до 16 368
- Максимальная длина кадра: 1996 байт
- Потребляемая мощность:
- Типичная мощность: 45 Вт
- Максимальная мощность: 55 Вт
- Габариты (Ш×В×Г): 395,4 × 22,86 × 237 мм
- Вес: приблизительно 1,5 кг
- Среднее время безотказной работы: > 100 000 часов
Оптический интерфейс (EPON)
- Скорость передачи (асимметричная):
- Скорость загрузки: 2,488 Гбит/с
- Исходящий поток: 1,244 Гбит/с
- Длина волны:
- Tx (нисходящий поток): 1490 нм
- Rx (Upstream): 1310 нм

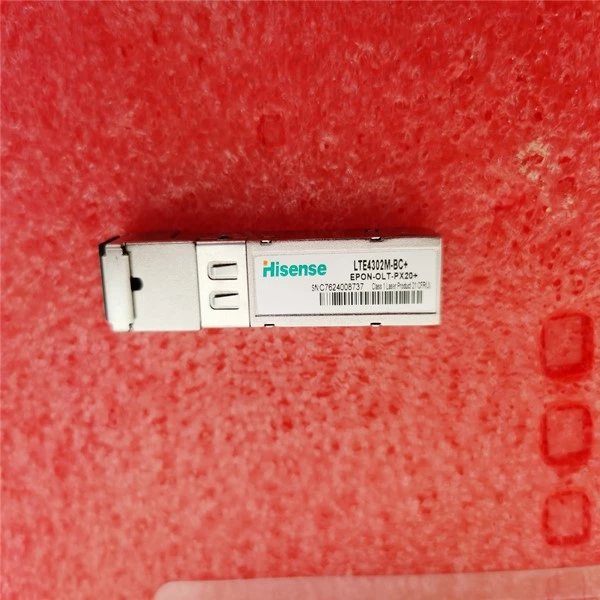

- Оптический модуль: SFP / ESFP
- PX20: бюджет 28 дБ
- PX20+: бюджет 33 дБ
- PX20++: бюджет 35 дБ
- Оптическая выходная мощность:
- PX20+: +3,0 ~ +7,0 дБм
- PX20++: +4,5 ~ +8,0 дБм
- Чувствительность приемника:
- PX20+: -28 дБм при BER 10⁻¹⁰
- PX20++: -30 ~ -32 дБм при BER 10⁻¹⁰
- Дальность передачи: до 20 км
- Коэффициент разделения: максимум 1:64 на порт
- Разъем: SC/PC
- Тип волокна: одномодовое волокно (SMF)

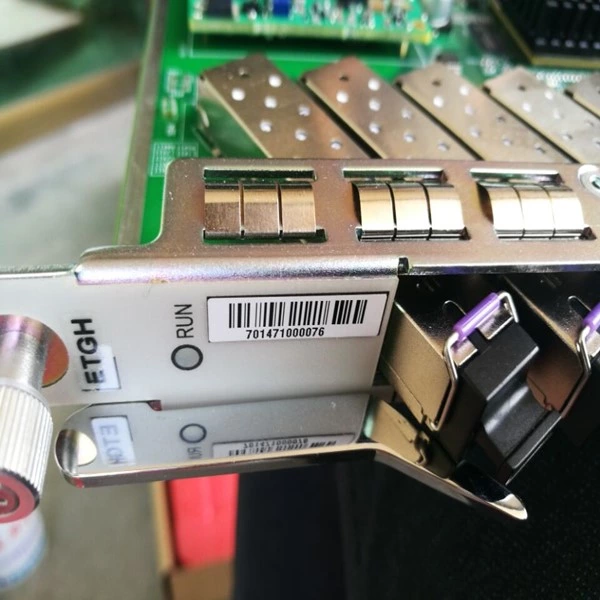

Светодиодные индикаторы
- RUN (Зеленый): Медленное мигание = нормальный режим; Постоянно горит = самодиагностика пройдена успешно; Выключен = неисправность
- ALM (красный): Вкл. = аппаратная неисправность; Мигание = ненормальное состояние
- PON (жёлтый): LINK = включено; ACT = мигает; Off = нет соединения
Экологические характеристики
- Рабочая температура: от -25°C до +55°C
- Температура хранения: от -40°C до +70°C
- Влажность: 5% ~ 95% (без конденсации)
- Высота над уровнем моря: до 4000 м.
- ЭМС: IEC 61000, телекоммуникационные стандарты
Защита и надежность
- Защита от перенапряжения/пониженного напряжения
- Защита от перегрузки по току и короткого замыкания
- Защита от перенапряжения и молнии (±6 кВ)
- АЛС (автоматическое отключение лазера)
- FEC (прямая коррекция ошибок) – восходящий и нисходящий потоки
- Обнаружение и изоляция несанкционированных ONU
- Сигнализация о перегреве и автоматическое отключение
- Защита PON типа B/C
- Поддержка резервирования питания 1+1
Управление и протоколы
- Управление: SNMP v1/v2c/v3, CLI, веб-интерфейс, ZTE EMS/NMS
- Прошивка: обновление в процессе эксплуатации
- Протоколы EPON: MPCP, OAM, DBA
- Безопасность: шифрование AES-128, аутентификация ONU, ACL.
- QoS: 802.1p, DSCP, управление трафиком, DBA
- Сеть: IPv4/IPv6, стекирование VLAN, QinQ, IGMP
3. Основные характеристики
- 16-портовая высокоплотная EPON-система: 16 портов на плату, максимум 1024 ONU.
- Поддержка нескольких модулей: PX20/PX20+/PX20++ для гибкого охвата и бюджета.
- Производительность операторского класса: пересылка данных со скоростью 20 Гбит/с, более 16 000 потоков данных.
- Расширенные функции DBA: динамическое распределение полосы пропускания для эффективного управления трафиком.
- Полная поддержка FEC: коррекция ошибок при передаче данных как в восходящем, так и в нисходящем направлении.
- Надежная защита: шифрование AES-128, изоляция от несанкционированных ONU.
- Возможность "горячей" замены: техническое обслуживание без отключения OLT.
- Низкое энергопотребление: энергоэффективный (макс. 55 Вт).
- Широкая совместимость: работает с OLT-терминалами C300/C320/C220.
- Диагностика в реальном времени: мониторинг оптической мощности, температуры и напряжения.
- Поддержка Triple Play: HSI, VoIP, IPTV, мобильная связь.
4. Типичные области применения
- Расширение сервиса OLT EPON для C300/C320/C220
- Жилые сети FTTH/FTTB/FTTC с услугой «три в одном»
- Доступ к оптоволоконной сети для малых и средних предприятий (МСП)
- Доступ к сети Ethernet для кампусов, промышленных предприятий и городских сетей.
- Доставка видео по IPTV/OTT
- 2G/3G/4G мобильная магистральная связь
- Экономически целесообразная модернизация широкополосных сетей
