Технические характеристики

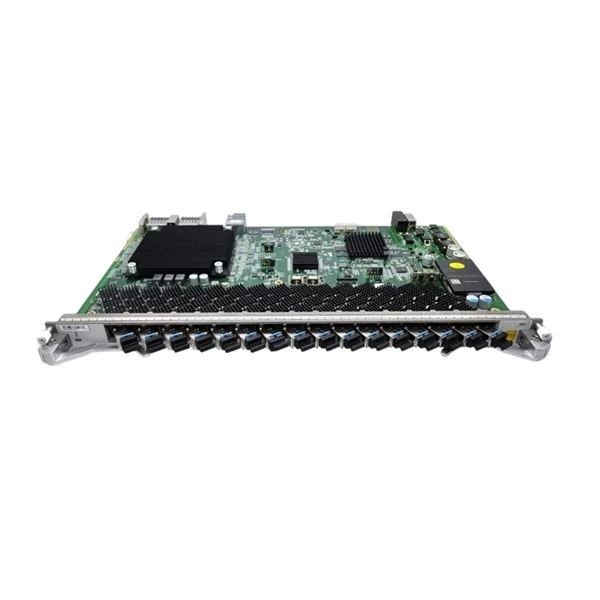

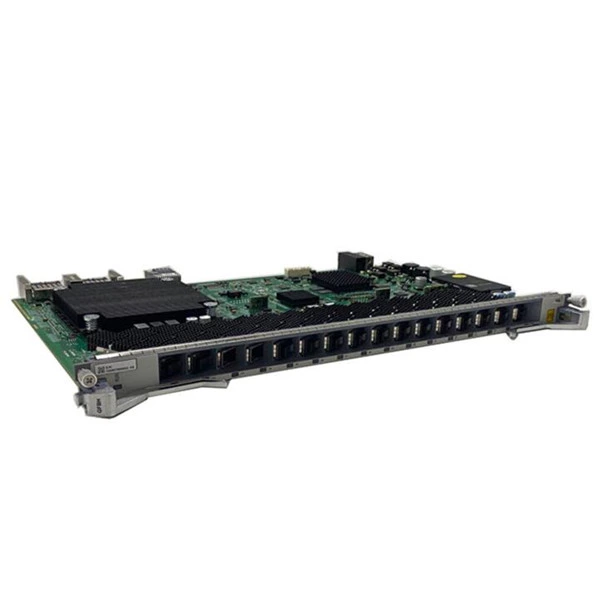

Сервисная плата GFGM на 16 портов GPON  (серия C600/C650)

Модель изделия:  GFGM

Тип изделия:  16-портовая плата обслуживания GPON OLT (линейная карта)

Совместимые шасси:  платформы OLT C600, C650, C620.



---



1. Обзор продукта

GFGM  —  это высокопроизводительная 16-портовая сервисная плата GPON, разработанная для оборудования OLT центральных офисов и оптимизированная для крупномасштабного развертывания широкополосной связи FTTH/FTTB. Она обеспечивает высокопроизводительный симметричный оптический доступ с полной поддержкой протокола GPON, надежностью операторского класса и расширенными возможностями управления.





---



2. Основные характеристики

Основные параметры порта и производительности

• Порты GPON:  16 × GPON (слоты SFP/SFP+)
• Стандарт:  ITU-T G.984.x (GPON)
• Тариф за порт:
  • Скорость загрузки: 2,488 Гбит/с
  • Исходящий поток: 1,244 Гбит/с
• Суммарная скорость пересылки:  200 Гбит/с
• Коэффициент разделения:  до 1:128 на порт
• Максимальное количество поддерживаемых ONU:  2048 (16 портов × 128)
• Максимальная дифференциальная дальность передачи по оптоволокну:  30 км
• Максимальная длина кадра:  2052 байта

Оптический модуль (SFP)

• Длина волны:  Tx 1490 нм, Rx 1310 нм
• Класс модуля:  C+ / C++ (необязательно)
• Мощность передачи (C+):  +3,0 ~ +7,0 дБм
• Чувствительность приемника:  ≤ -28 дБм
• Разъем:  SC/UPC
• Тип волокна:  одномодовое волокно (SMF) 9/125 мкм

Система и мощность

• Максимальное количество MAC-адресов:  85640
• Максимальное количество T-CONT:  1024
• Максимальное количество обслуживаемых потоков:  11352
• FEC:  Поддерживает FEC на восходящем и нисходящем этапах.

Физические и экологические

• Габариты (Ш×Г×В):  393,1 × 23,9 × 214 мм
• Вес:  1,46 кг
• Потребляемая мощность:  Макс. 50 Вт
• Рабочая температура:  от -40°C до +65°C
• Влажность:  5% ~ 95% (без конденсации)
• Охлаждение:  Принудительная вентиляция (вентилятор шасси)



---



3. Основные характеристики

• Высокая плотность размещения:  16 портов GPON в одном слоте для максимального использования пространства шасси.
• Надежность операторского класса:
  • PON Тип B/Тип C защитное переключение
  • Конструкция с возможностью горячей замены
  • Сигнализация перегрева и автоматическая защита
• Расширенное управление:
  • OMCI, TR-069, SNMP v2/v3
  • Обнаружение и изоляция несанкционированных ONT
  • 1588v2 PTP и SyncE для точного синхронизации времени
• QoS и безопасность:
  • 802.1p, DBA, управление трафиком
  • ACL, изоляция портов, контроль штормов.
  • Защита от DoS-атак, контроль доступа пользователей.
• Сервисная поддержка:
  • Тройной пакет: Интернет, VoIP, IPTV
  • двойной стек IPv4/IPv6
  • Коммутация L2/L3, QinQ, трансляция VLAN.



---



4. Типичные области применения

• Доступ к широкополосному интернету FTTH/FTTB/Business PON
• Предоставление услуг «тройной пакет» (Интернет + VoIP + IPTV)
• Агрегация оптического доступа несущих
• Волоконно-оптические сети кампуса/предприятия
• Высокоплотный широкополосный доступ для жилых и коммерческих помещений
