Технические характеристики

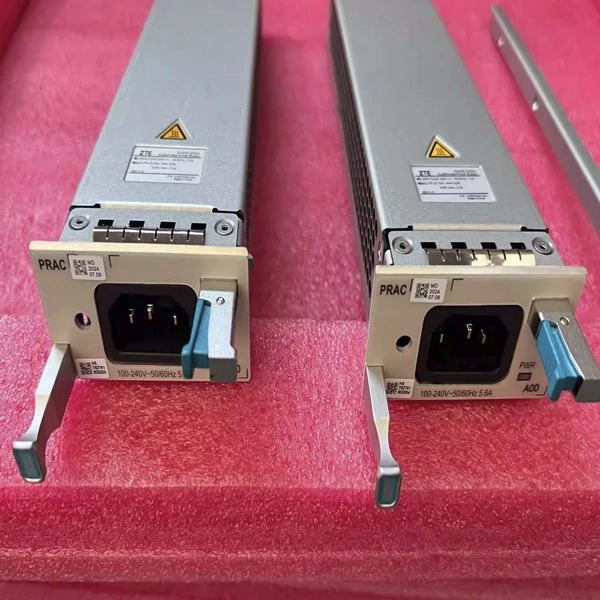

Модуль питания переменного тока PRAC (для серии OLT ZXA10)
Модель продукта: PRAC
Тип изделия: Модуль питания переменного тока / Плата интерфейса питания

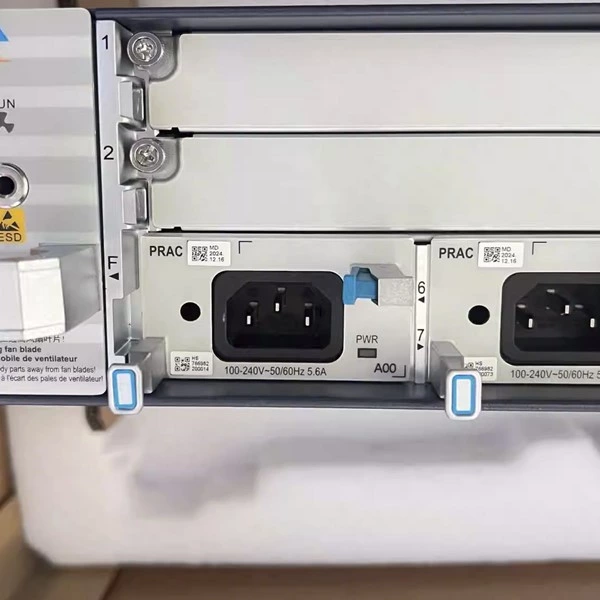

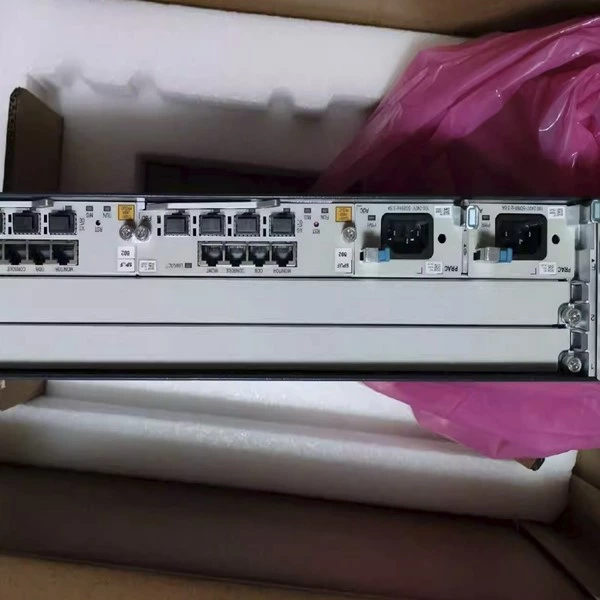

Совместимые платформы: шасси ZXA10 C600, C650, C680 OLT.
1. Обзор продукта
Модуль PRAC — это преобразователь переменного тока в постоянный операторского класса, разработанный для шасси OLT ZXA10 C600/C650/C680. Он преобразует входное переменное напряжение сети в стабильное постоянное напряжение -48 В/–60 В, обеспечивая надежное и эффективное распределение питания для всех сервисных плат и модулей управления. Благодаря возможности «горячей» замены, комплексной защите и интеллектуальному мониторингу, он обеспечивает бесперебойную работу в средах широкополосного доступа FTTH/FTTB и услуг «три в одном».
2. Основные характеристики
Электрические параметры
- Входное напряжение: 100–240 В переменного тока, с автоматической адаптацией (50/60 Гц)
- Входной ток: ≤ 16 А (макс.)
- Выходное напряжение: -53,5 В постоянного тока (номинальное, телекоммуникационный стандарт)
- Выходная мощность: Макс. 350 Вт
- КПД: ≥ 90% (типичное значение при полной нагрузке)
- Коэффициент мощности: ≥ 0,99 (активная префронтальная кора)
- Пульсации и шум: ≤ 200 мВ (от пика до пика)
Физические и механические
- Габариты (В×Ш×Г): 23,9 мм × 393,1 мм × 214 мм (слот 1U)
- Вес: приблизительно 1,25 кг
- Охлаждение: Принудительная вентиляция (вентилятор шасси)
- Крепление: 19-дюймовая стойка, возможность «горячей» замены.
Среда
- Рабочая температура: от -40°C до +65°C
- Температура хранения: от -40°C до +85°C
- Влажность: 5–95% (без конденсации)
- Высота над уровнем моря: до 4000 м.
Индикаторы и средства контроля
- Светодиодные индикаторы:
- RUN (Зеленый): Нормальная работа (мигает)
- ALM (Красный): Неисправность/аномалия
- PWR (зеленый): Входное напряжение присутствует
- Кнопки: Включение/выключение питания, сброс
- Интерфейсы: входной разъем переменного тока, порт резервного питания от батареи, порт мониторинга RS485.
Функции защиты
- Защита от перенапряжения (OVP)
- Защита от пониженного напряжения (UVP)
- Защита от перегрузки по току (OCP)
- Защита от короткого замыкания (SCP)
- Защита от перегрева (OTP)
- Защита от обратной полярности
- Защита от молнии/перенапряжения (контактный разряд ±6 кВ)
Совместимость и резервирование
- Поддерживаемые шасси: ZXA10 C600, C650, C680
- Резервирование: поддержка резервирования питания по схеме 1+1 или 2+2.
- Возможность быстрой замены: Да, замена онлайн без прерывания обслуживания.
3. Основные характеристики
- Высокоэффективное преобразование: активный PFC и усовершенствованная топология обеспечивают эффективность более 90%, снижая энергопотребление и тепловыделение.
- Широкий диапазон входного напряжения: универсальная совместимость с переменным напряжением 100–240 В для глобального применения.
- Надежность операторского класса: полная электрическая защита, резервная конструкция и компоненты промышленного класса обеспечивают 99,999% времени безотказной работы.
- Возможность "горячей" замены: техническое обслуживание и замена без выключения шасси OLT.
- Интеллектуальный мониторинг: отображение напряжения, тока, температуры и состояния неисправностей в режиме реального времени с помощью светодиодов и протокола SNMP/TR-069.
- Резервное питание от батареи: Встроенная система управления зарядкой/разрядкой батареи для систем бесперебойного питания/резервного питания от батареи.
- Соответствие стандартам электромагнитной совместимости (ЭМС): отвечает телекоммуникационным стандартам ЭМС, минимизируя помехи оптическим и информационным сигналам.
4. Типичные области применения
- Основной блок питания OLT ZXA10 C600/C650/C680
- Оборудование доступа по оптоволокну для центрального офиса (CO)
- Развертывание широкополосной сети FTTH/FTTB/P2P
- Платформы для предоставления услуг «три в одном» (Интернет, VoIP, IPTV)
- Оптические сети предприятий/кампусов
- Системы резервирования питания операторского класса
