Технические характеристики
Плата питания постоянного тока PRWH (для ZXA10 OLT)
Модель продукта: PRWH
Тип изделия: Плата интерфейса питания постоянного тока -48 В / Модуль питания
Совместимые платформы: шасси ZXA10 C300, C350, C320 OLT.
1. Обзор продукта
PRWH — это высокоэффективная плата интерфейса питания постоянного тока операторского класса, разработанная для шасси OLT ZXA10 C300/C350/C320. Она обеспечивает стабильное входное питание постоянного тока -48 В/-60 В, распределение питания, фильтрацию, защиту и мониторинг в реальном времени для всех сервисных плат, модулей управления и системных компонентов. Благодаря компактному дизайну, возможности «горячей» замены и резервированию питания 1+1, она обеспечивает надежное и бесперебойное питание для оптических сетей доступа FTTH, FTTB и корпоративных сетей.
2. Основные характеристики
Электрические параметры
- Входное напряжение: от -48 В постоянного тока до -60 В постоянного тока (телекоммуникационный стандарт)
- Максимальный входной ток: 40 А (высокая мощность)
- Потребляемая мощность (в автономном режиме): 5 Вт (низкий уровень энергопотребления в режиме ожидания)
- Входной интерфейс: Стандартный разъем питания постоянного тока (поддержка резервного питания от батареи).
- Интерфейс для подключения батареи: Встроенные клеммы BAT+/BAT- для подключения внешней аккумуляторной батареи.
- Интерфейс датчика температуры: для компенсации температуры батареи (по умолчанию 25°C без датчика).
Физические и механические
- Габариты (В × Ш × Г): 197,75 × 25 × 225 мм
- Вес: 0,36 кг (сверхлегкий)

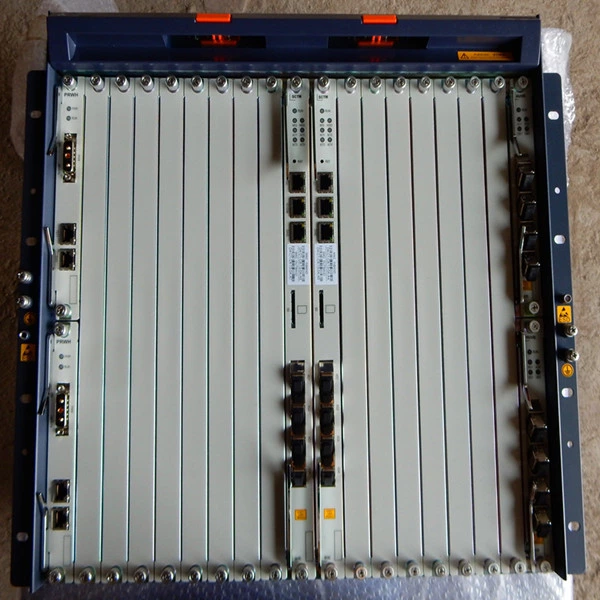

- Монтаж: Горизонтальная установка в слоты шасси OLT.
- C300/C350: Слоты 11/12
- C320: Слоты 0/1
- Охлаждение: Принудительное воздушное охлаждение (вентилятор в корпусе)
- Возможность «горячей» замены: Да (онлайн-замена без прерывания обслуживания)

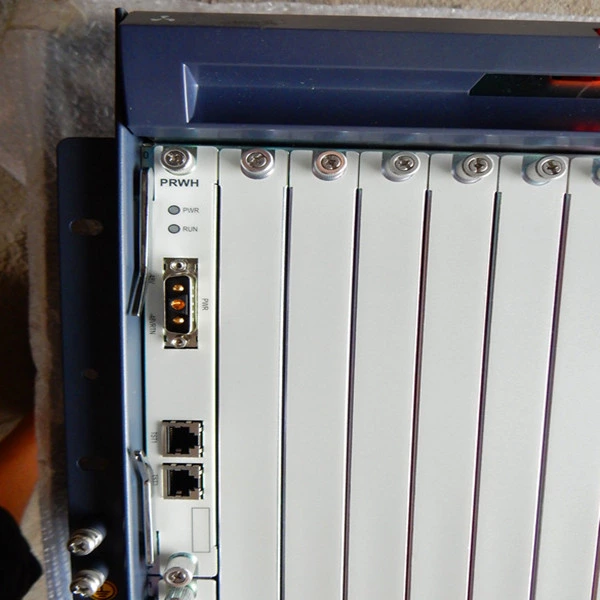

Интерфейсы и индикаторы
- PWR: Основной входной интерфейс постоянного тока
- COM/TST1: Отладочный/тестовый интерфейс RJ45
- TST2: Зарезервированный тестовый интерфейс
- Светодиодные индикаторы:
- RUN (Зеленый): Медленное мигание (нормальная работа); Постоянно горит (самодиагностика прошла успешно); Выключено (выключение питания/неисправность)
- ALM (красный): Включен (аппаратная неисправность); Медленное мигание (неправильный слот/аномалия)
Функции защиты
- Защита от перенапряжения (OVP)
- Защита от пониженного напряжения (UVP)
- Сигнализация и защита от прерывания подачи питания
- Защита от перегрузки по току и короткого замыкания
- Защита от перенапряжения/молнии
- Защита от обратной полярности
Системные характеристики
- Режим резервирования: резервирование питания 1+1 (две платы PRWH)
- Балансировка нагрузки: автоматическое распределение нагрузки при равных входных параметрах двух источников.
- Мониторинг энергопотребления: отслеживание напряжения, тока и потребления электроэнергии в режиме реального времени.
- Функции сигнализации: сигналы тревоги о неисправностях на входе, сбоях и перепадах температуры.
- Интерфейсы управления: 2 разъема RJ45 зарезервированы для управления/тестирования.
Экологические характеристики
- Рабочая температура: от -40°C до +65°C
- Температура хранения: от -40°C до +85°C
- Влажность: 5% ~ 95% (без конденсации)
- Высота над уровнем моря: до 4000 м.
3. Основные характеристики
- Высокая удельная мощность: максимальный ток 40 А для развертывания высокопроизводительных OLT-устройств.
- Надежность операторского класса: полная электрическая защита, резервная конструкция и компоненты промышленного класса.
- Интеллектуальное управление питанием: мониторинг в реальном времени, оповещение и компенсация температуры батареи.
- Гибкие возможности развертывания: совместимость с шасси ZXA10 C300/C350/C320.
- Простота в обслуживании: конструкция с возможностью «горячей» замены обеспечивает замену без простоев.
- Компактный и легкий: экономия места при горизонтальной установке, минимальные габариты на шасси.
- Низкие потери мощности: собственное потребление всего 5 Вт, высокая энергоэффективность.
4. Типичные области применения
- Основной блок питания OLT ZXA10 C300/C350/C320
- Оборудование доступа к оптоволоконной сети центрального офиса (ЦО).
- Сети услуг «три в одном» (FTTH/FTTB)
- Высокоплотные оптические сети для предприятий/кампусов
- Системы резервирования постоянного тока операторского класса
- Системы электропитания телекоммуникационных сетей с резервным питанием от батарей
