Технические характеристики

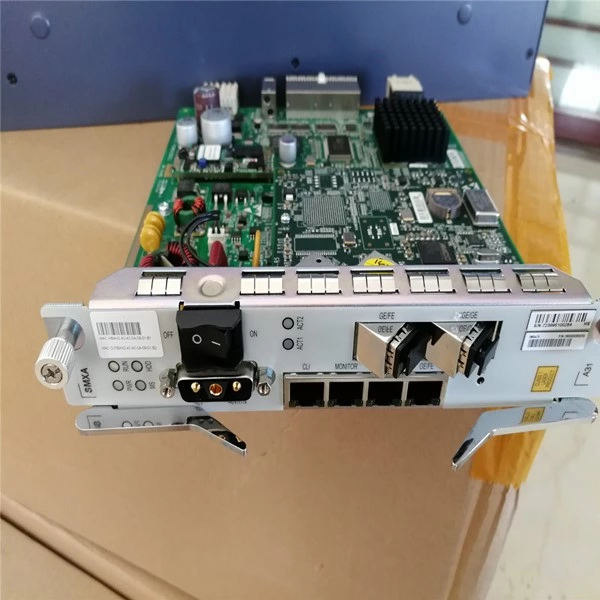

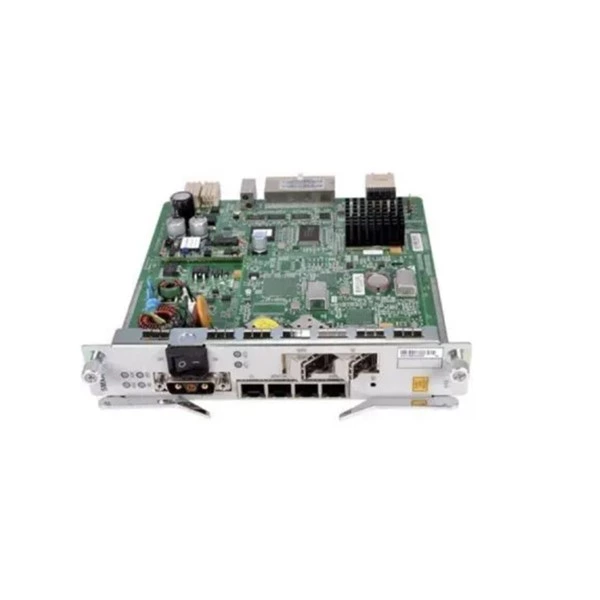

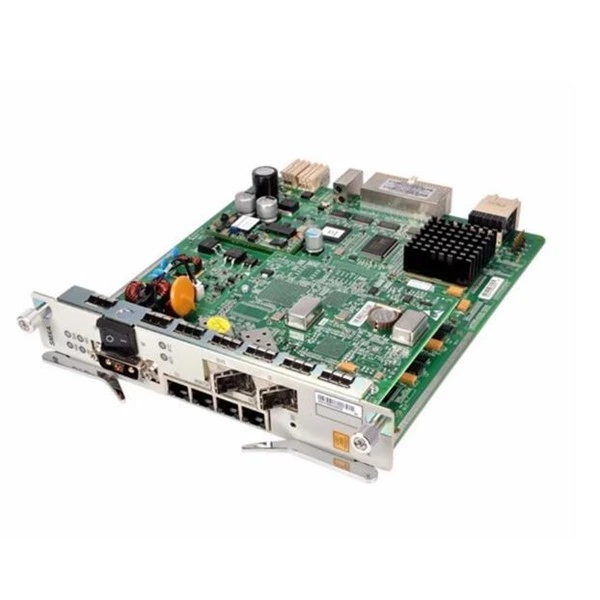

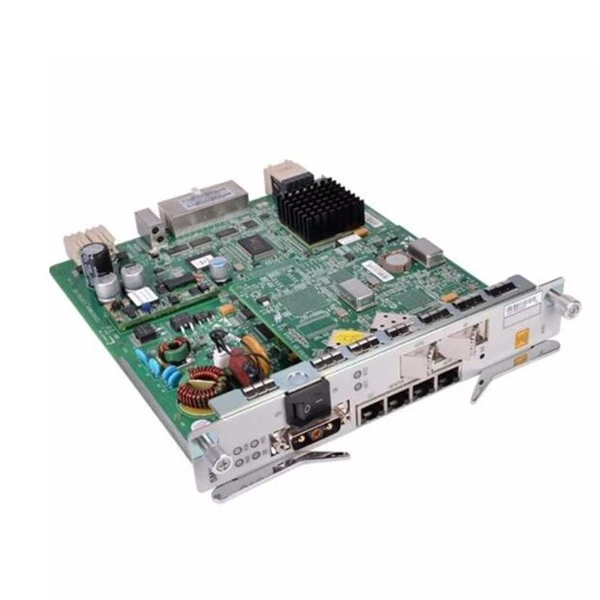

Плата восходящего канала и основного управления SMXA A31 10G (для OLT ZXA10 C320)
Модель изделия: SMXA (A31)
Тип продукта: Интегрированная плата управления + плата восходящего канала 10G
Совместимая платформа: ZXA10 C320 Compact OLT Chassis
1. Обзор продукта
SMXA A31 — это высокопроизводительная интегрированная плата управления и восходящего канала 10G, разработанная специально для компактного оптического линейного терминала (OLT) ZXA10 C320 2U. Она объединяет в одном слоте управление системой, централизованное управление, высокоскоростную коммутацию и подключение восходящего канала 10GE/GE. Являясь основным процессором OLT C320, она обеспечивает стабильную работу, высокоскоростной восходящий канал и полную поддержку сетей FTTH, FTTB и корпоративных сетей доступа.
2. Основные характеристики
Основные параметры
- Коммутационная способность: 128 Гбит/с в полнодуплексном режиме.
- Таблица MAC-адресов: 32 тыс. записей
- Слоты: Специальный слот управления (ширина одного слота)
- Возможность «горячей» замены: Да (замена в процессе эксплуатации)
- Потребляемая мощность:
- Статическое напряжение: 22 Вт
- Типичная мощность: 27 Вт
- Максимальная мощность: 30 Вт
- Габариты (Ш×В×Г): 200,25 × 37 × 225 мм
- Вес: приблизительно 0,8 кг
- Среднее время безотказной работы: >100 000 часов
Интерфейсы восходящей связи
- 1 порт восходящей связи 10GE: разъем SFP+ (поддерживает 10GBASE-R/10GBASE-LR)
- 1 × Порт восходящей связи GE: разъем SFP (100/1000BASE-X)
- 1 × Электрический порт GE: RJ45 (10/100/1000BASE-T)
- Консольный порт: RJ45 (последовательный порт RS-232)
- Отладка/Управление: 1 порт RJ45 COM/TST
Светодиодные индикаторы
- RUN (Зеленый): Медленное мигание = нормальный режим; Постоянно горит = самодиагностика пройдена; Выключен = неисправность
- ALM (красный): Вкл. = аппаратная неисправность; Мигание = ненормальное состояние
- PWR (зеленый): Нормальное напряжение питания
- LINK/ACT (Желтый): Состояние соединения/активности порта
Экологические характеристики
- Рабочая температура: от -40°C до +65°C
- Температура хранения: от -40°C до +70°C
- Влажность: 5–95% (без конденсации)
- Высота над уровнем моря: до 4000 м.
- Электромагнитная совместимость (ЭМС): Соответствует телекоммуникационным стандартам ЭМС.
Защита и надежность
- Защита от перенапряжения/пониженного напряжения
- Защита от перегрузки по току и короткого замыкания
- Защита от перенапряжения и молнии (±6 кВ)
- Защита от обратной полярности
- Поддержка резервирования основного блока управления по схеме 1+1 (с дополнительным SMXA A31).
- Защита восходящего канала: LACP, UAPS, STP, ERPS (G.8032)
Управление и протоколы
- Управление: SNMP v1/v2c/v3, CLI (Telnet/SSH), веб-интерфейс, EMS/NMS
- Прошивка: Удаленное обновление в процессе эксплуатации
- Протоколы: IPv4/IPv6, QoS, ACL, VLAN, IGMP, DHCP, AAA
- Безопасность: аутентификация ONU, изоляция портов, фильтрация пакетов, подавление широковещательных атак.
3. Основные характеристики
- Интегрированное управление и восходящий канал: объединяет основное управление, коммутацию и восходящий канал 10G на одной плате.
- Высокоскоростной восходящий канал 10G: 1 порт 10GE SFP+ для агрегации высокоскоростных каналов.
- Компактный и эффективный: подходит для шасси C320 2U, низкое энергопотребление (макс. 30 Вт).
- Стабильность операторского класса: полная защита, поддержка резервного управления, 99,999% времени безотказной работы.
- Полная поддержка: GPON/EPON/XG-PON1/P2P, VoIP, IPTV, HSI, мобильная магистральная связь.
- Гибкая схема восходящего канала: оптический канал 10GE + оптический канал GE + электрический канал GE для разнообразных вариантов восходящего канала.
- Возможность "горячей" замены: техническое обслуживание без отключения OLT.
- Расширенные возможности QoS: иерархическое планирование, управление трафиком, определение приоритетов.
- Высокая совместимость: работает со всеми сервисными платами C300/C320 (GTGH, ETGH и др.).
4. Типичные области применения
- ZXA10 C320 OLT — главный контроллер и канал связи
- Сети широкополосного доступа FTTH/FTTB с услугой «три в одном»
- Оптический доступ для предприятий/кампусов
- Мобильная магистральная связь (5G/4G)
- Доступ к оптоволокну CO малого/среднего размера
- Агрегация ОНУ высокой плотности (до 4096 ОНУ)
