Технические характеристики
1. Обзор продукта

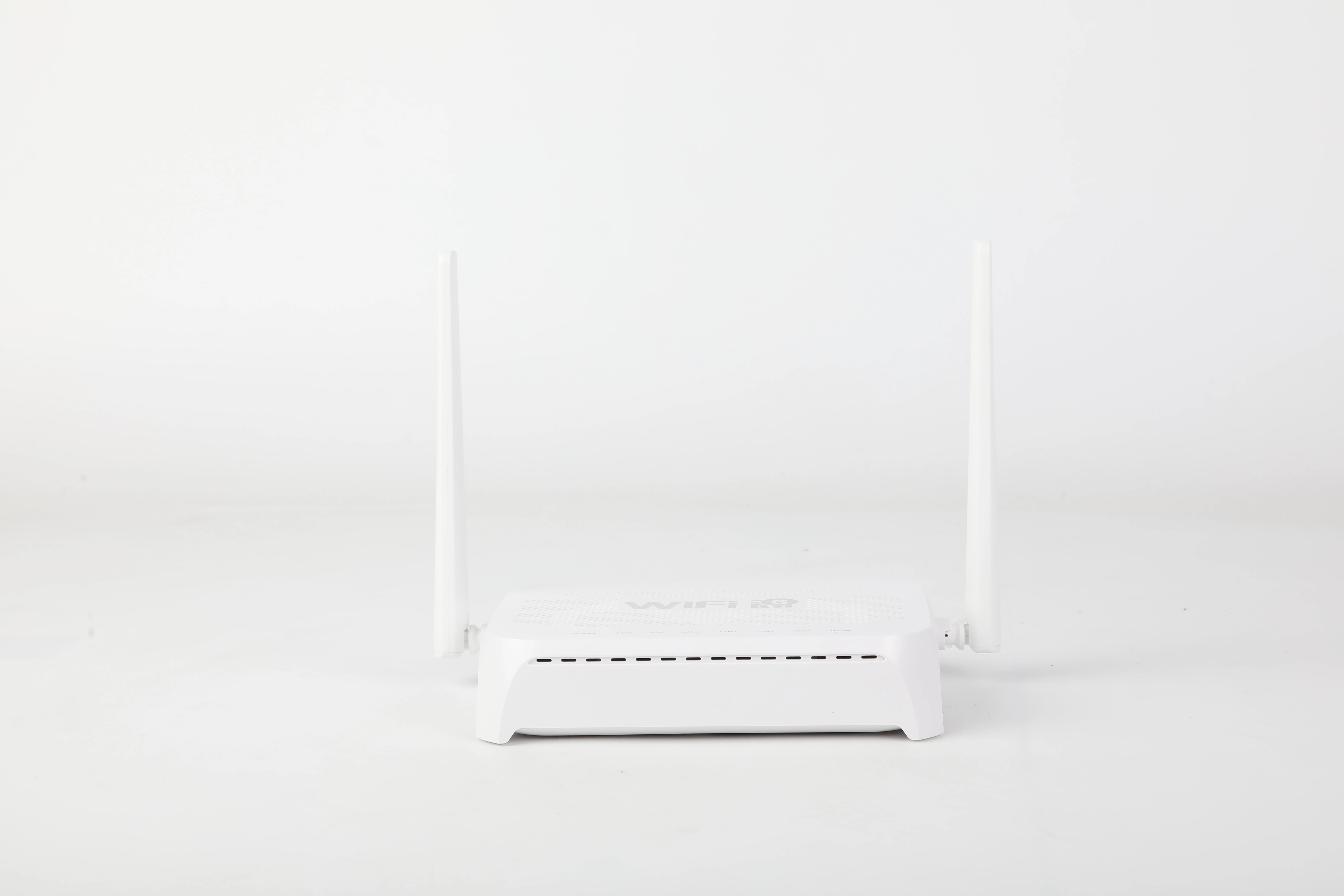

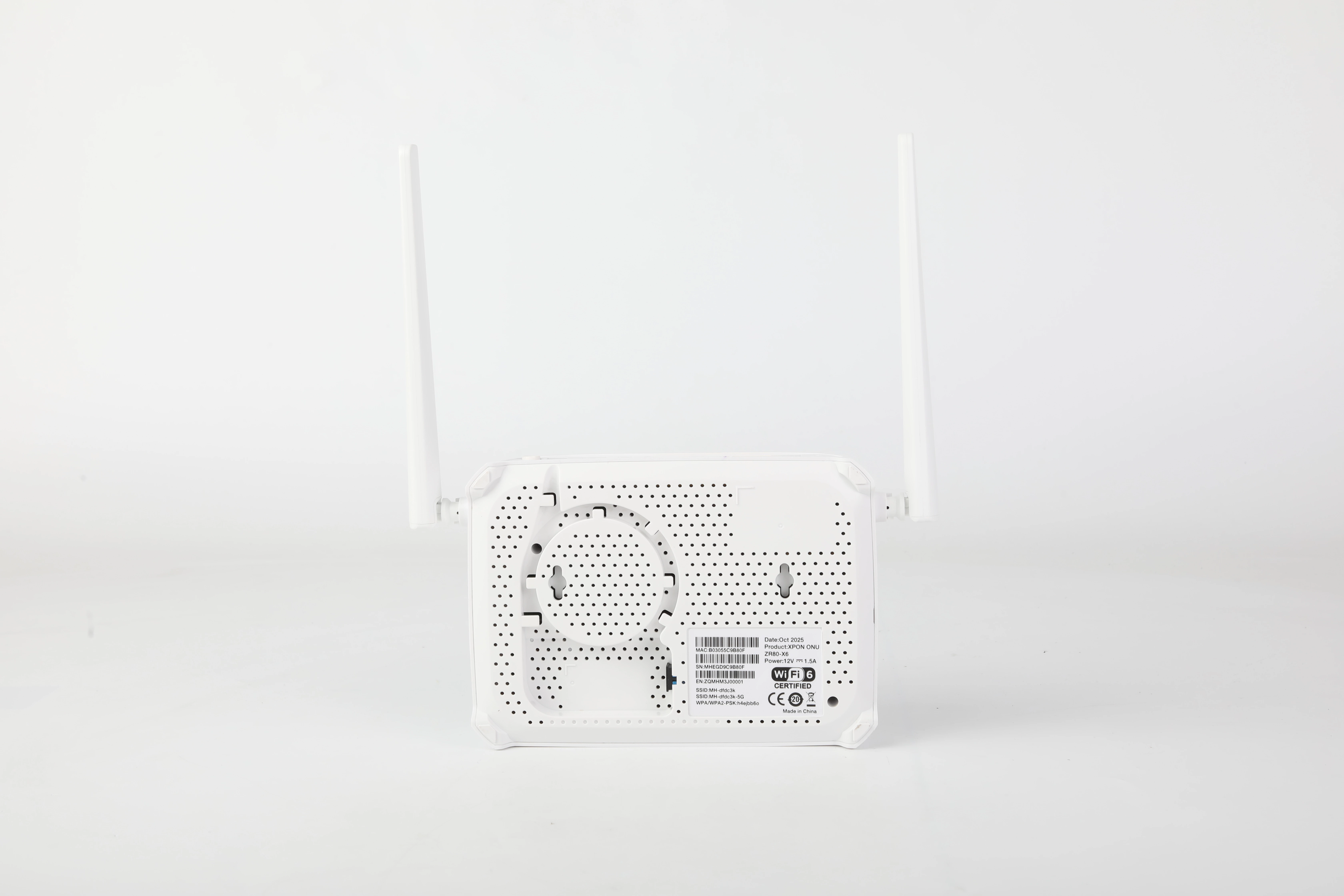

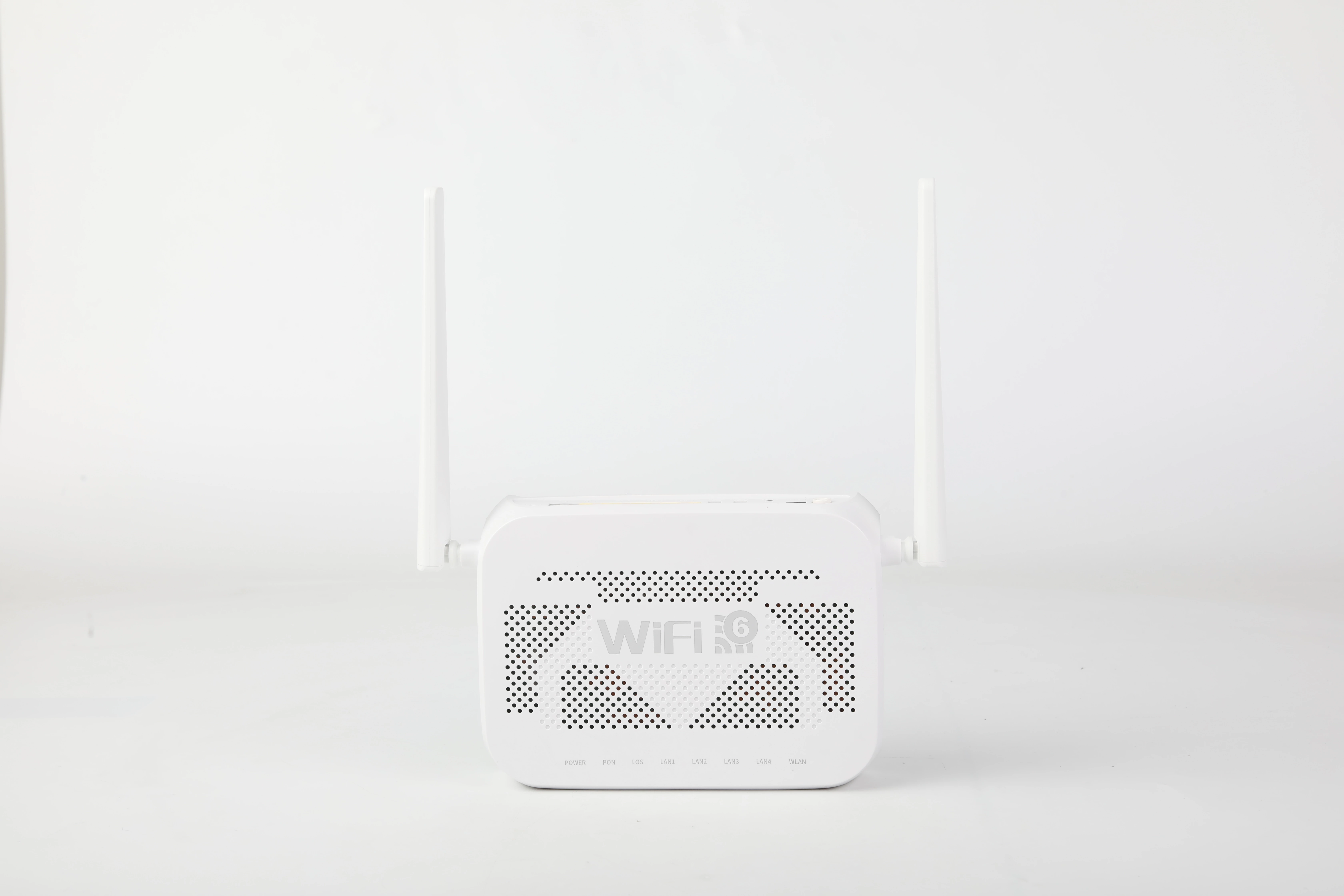

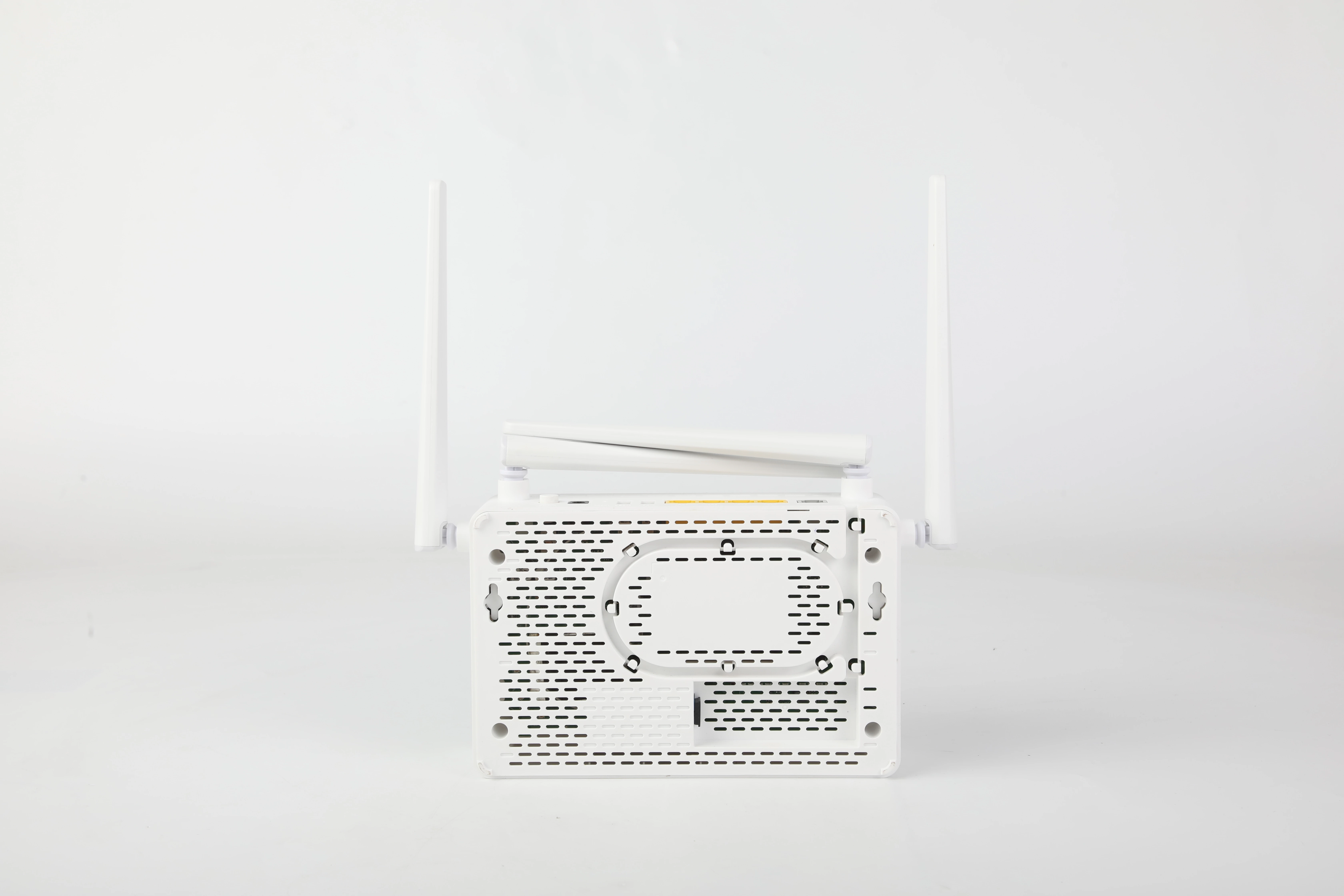

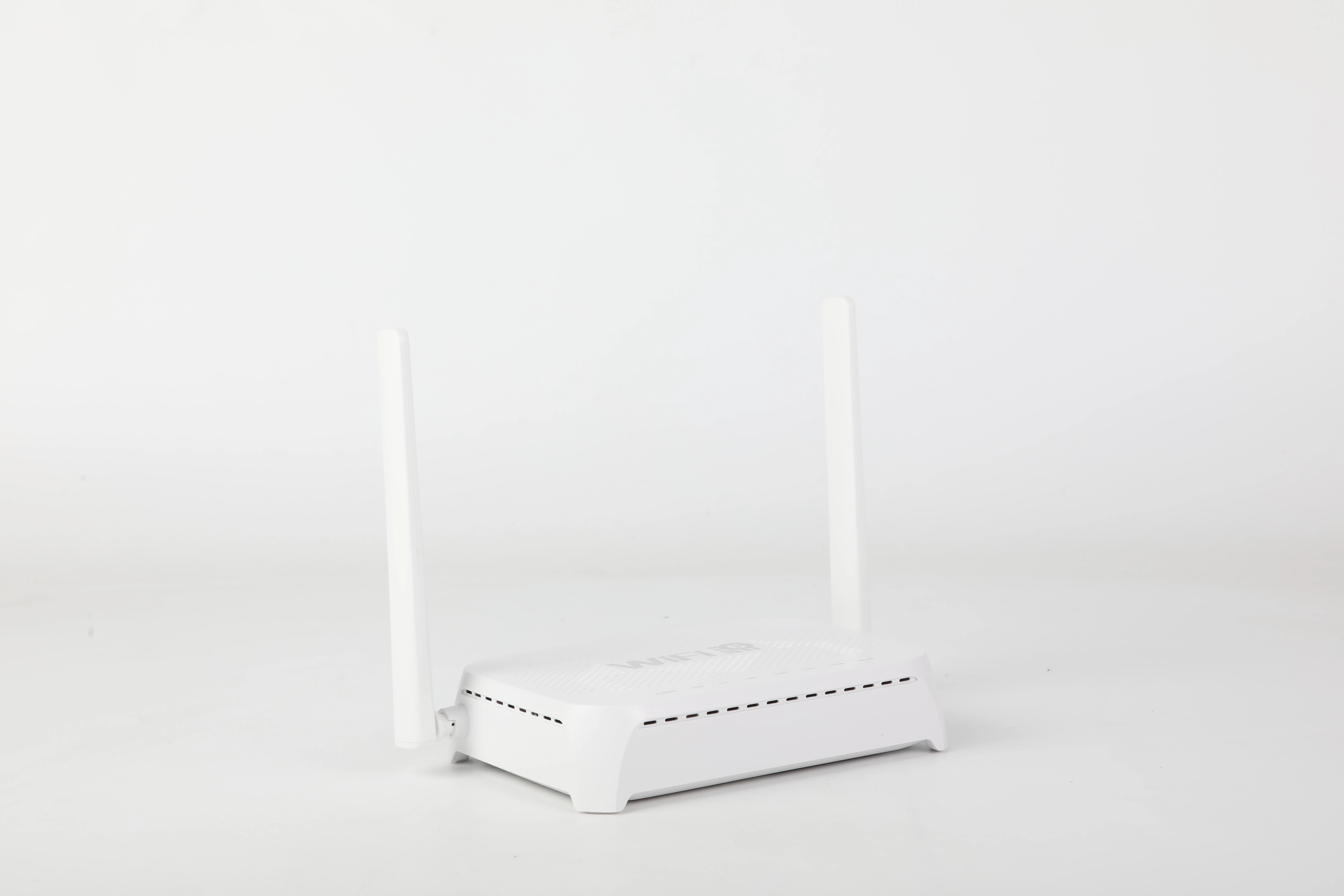

H3-1S — это высококлассный домашний шлюз и оптический сетевой терминал (ONT/ONU), разработанный для сценариев FTTH (оптоволокно до дома) и SOHO (малый офис/домашний офис) . Он объединяет доступ GPON, двухдиапазонный Wi-Fi 6, гигабитный Ethernet и услуги VoIP в одном устройстве, обеспечивая сверхширокополосное, стабильное и безопасное подключение для современных цифровых домохозяйств.
2. Ключевые особенности
-
- Доступ по протоколу GPON : соответствует стандартам ITU-T G.984, поддерживает скорость загрузки 2,488 Гбит/с и скорость выгрузки 1,244 Гбит/с.
- Wi-Fi 6 (AX1800) : одновременная работа в двух диапазонах 2,4 ГГц и 5 ГГц.
- 2,4 ГГц: до 574 Мбит/с
- 5 ГГц: до 1201 Мбит/с
- 4 порта Gigabit Ethernet (GE) : автоматические порты RJ45 10/100/1000 Мбит/с для проводных устройств.
- 1 порт POTS (VoIP) : Поддерживает аналоговую телефонную связь (VoIP).
- Две антенны с высоким коэффициентом усиления : внешние антенны 5 дБи для улучшения покрытия Wi-Fi и мощности сигнала.
- Управление и безопасность : веб-интерфейс, удаленное управление TR-069; межсетевой экран, шифрование WPA3, контроль доступа.
- Низкое энергопотребление : энергоэффективная конструкция, максимальная мощность ≤ 8 Вт.
3. Технические характеристики
3.1 Интерфейс GPON
- Стандарт : ITU-T G.984
- Скорость передачи : прием 2,488 Гбит/с / передача 1,244 Гбит/с
- Длина волны : TX 1310 нм / RX 1490 нм
- Оптический разъем : SC/UPC
- Чувствительность приемника : ≤ -28 дБм
- Оптическая мощность передатчика : 0 ~ +4 дБм

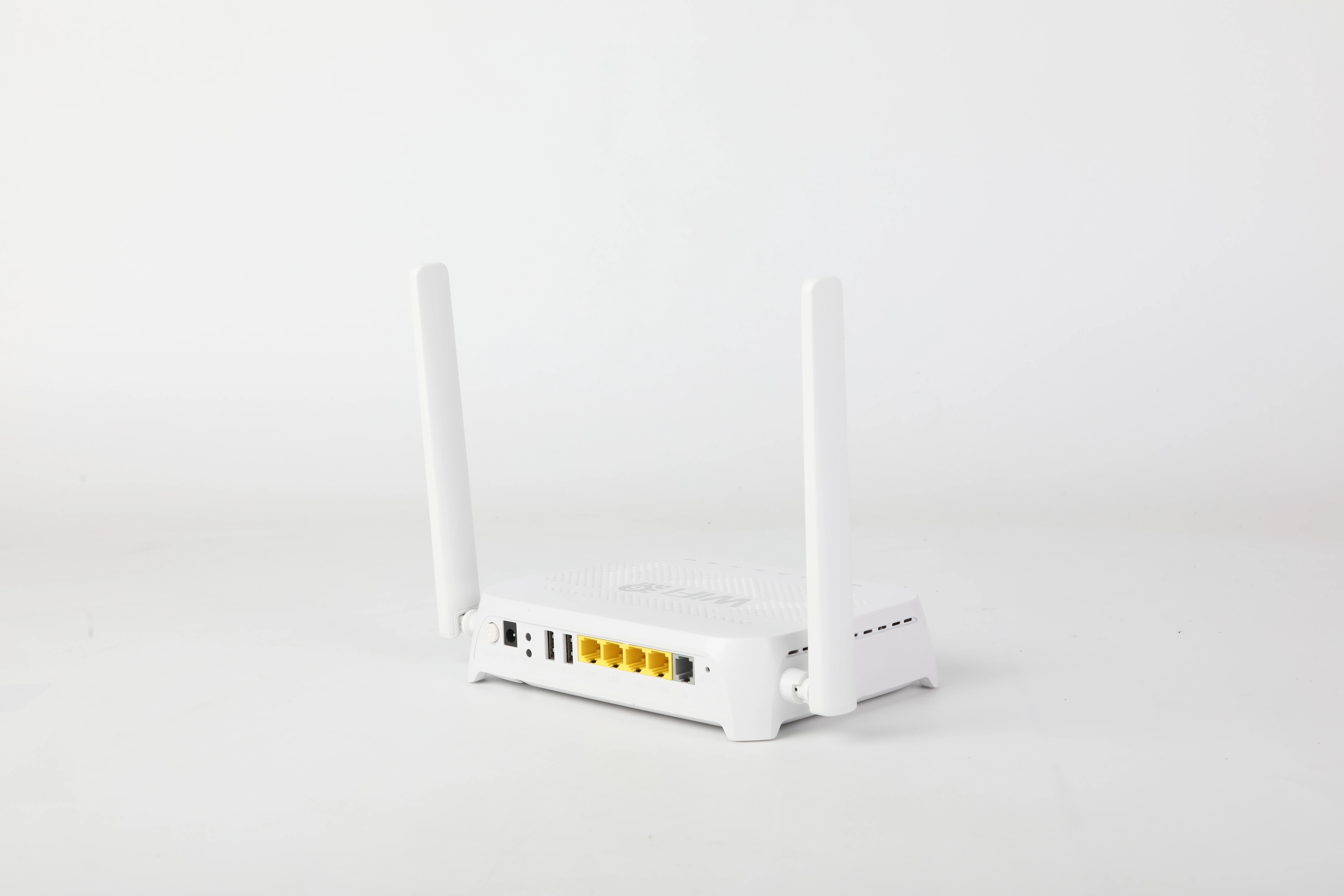

3.2 Сетевые порты
- LAN : 4 × 10/100/1000 Мбит/с гигабитный Ethernet (RJ45) с автоматическим определением скорости.
- POTS : 1 × RJ11 для VoIP-телефонии
- Оптоволокно : 1 × гнездовой порт SC/UPC
- Питание : 1 разъем постоянного тока
3.3 Технические характеристики Wi-Fi
- Стандарт Wi-Fi : IEEE 802.11a/b/g/n/ac/ax (Wi-Fi 6)
- Частотные диапазоны : 2,4 ГГц и 5 ГГц (одновременная работа в двух диапазонах)
- Мощность передачи : ≤ 20 дБм
- Антенна : 2 внешние всенаправленные антенны 5 дБи
- Безопасность : WPA/WPA2/WPA3, WEP, 802.1X
3.4 Физические и экологические аспекты
- Размеры : 180 × 120 × 30 мм
- Вес : ~ 0,35 кг
- Источник питания : 100–240 В переменного тока, 50/60 Гц (вход); 12 В постоянного тока, 1,0 А (выход).
- Потребляемая мощность : статическое значение < 6 Вт, максимальное значение < 8 Вт
- Рабочая температура : 0°C ~ +40°C
- Рабочая влажность : 5% ~ 95% (без конденсации)
- Температура хранения : от -30°C до +70°C
3,5 светодиодных индикатора
- ПИТАНИЕ : Состояние питания (Вкл./Выкл.)
- PON : Статус регистрации GPON (Постоянно горит: Зарегистрировано; Мигает: Регистрируется)
- LOS : Потеря оптического сигнала (Выкл.: Нормально; Мигание/Вкл.: Ненормально)
- LAN1 ~ LAN4 : Соединение/активность Ethernet-порта
- ТЕЛ .: Статус услуги VoIP
- WLAN : Состояние Wi-Fi (Вкл./Выкл./Активность)
- WPS : Статус сопряжения WPS
4. Содержимое упаковки
- 1 × H3-1S ONU-устройство
- 1 × Адаптер питания
- 1 × телефонный кабель RJ11 (опционально)
- 1 кабель Ethernet (опционально)
5. Типичные области применения
- Жилой широкополосный доступ по оптоволокну (FTTH)
- Сети для малых офисов/домашних офисов (SOHO)
- Высокоскоростной интернет, потоковая передача видео в формате HD/4K/8K.
- Услуги IP-телефонии
- Подключение устройств умного дома
