Технические характеристики
Описание продукта AI8545M5 GPON ONT (домашний шлюз)
1. Обзор продукта

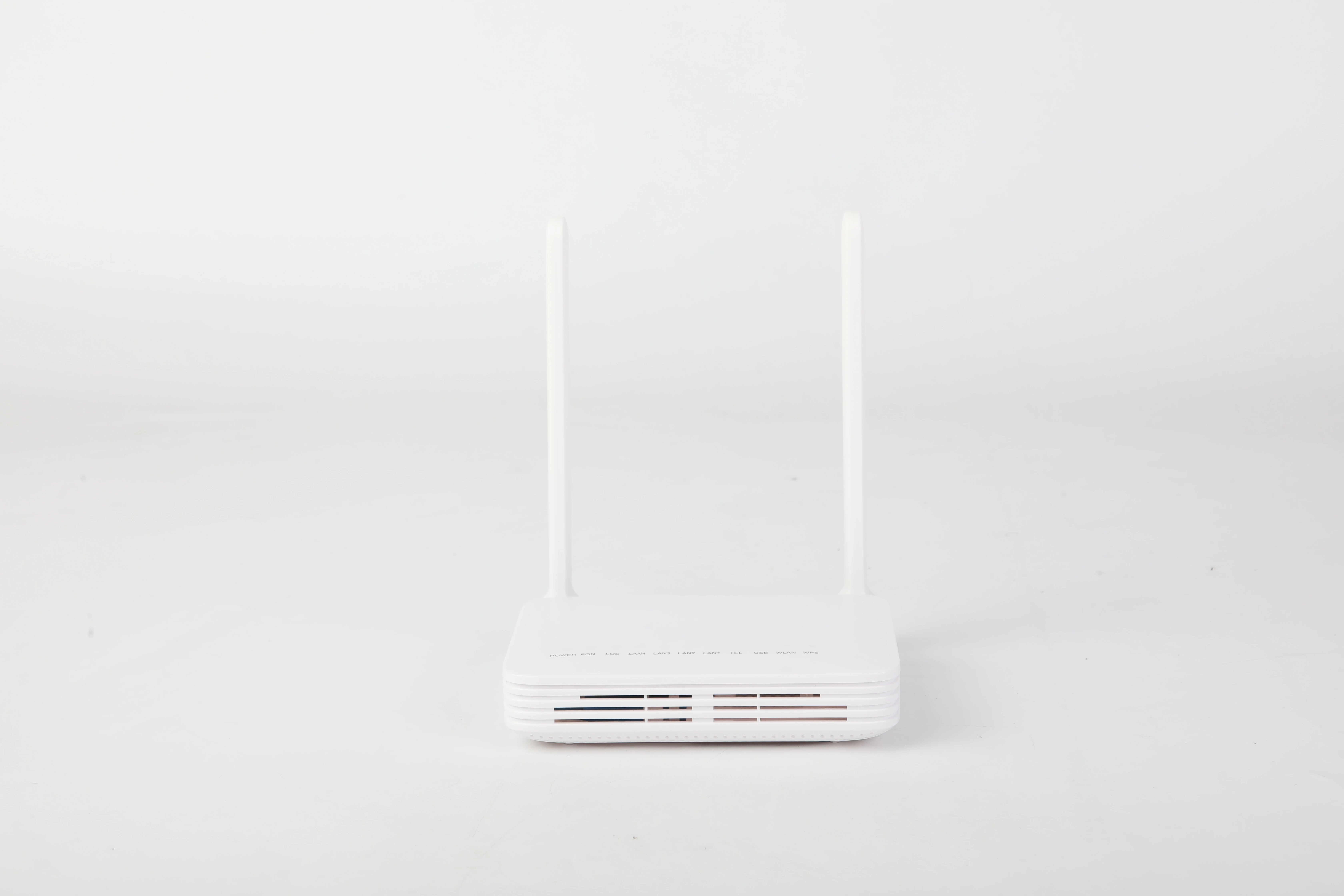

AI8545M5 — это высокопроизводительный оптический сетевой терминал GPON (ONT) с поддержкой Triple Play, разработанный для сценариев Fiber-to-the-Home (FTTH). Он объединяет 1 порт Gigabit Ethernet (GE), 3 порта Fast Ethernet (FE), 1 порт POTS (VoIP), Wi-Fi 2,4 ГГц и порт USB, предоставляя комплексное решение для высокоскоростного доступа в Интернет, голосовой связи, IPTV и беспроводных услуг для частных лиц и пользователей малых офисов.
2. Ключевые особенности
2.1 Стандарт GPON и высокоскоростные характеристики
- Соответствует стандартам GPON ITU-T G.984/G.988 .
- Скорость загрузки : до 2,488 Гбит/с ; скорость выгрузки : до 1,244 Гбит/с .
- Оснащен оптическим модулем класса B+ и разъемом SC/APC .
- Оптические параметры: длина волны передатчика 1310 нм , длина волны приемника 1490 нм , чувствительность приемника ≤ -28 дБм .
- Поддерживает 8 T-CONT , 32 порта GEM и динамическое распределение полосы пропускания (DBA) .
- Двунаправленная коррекция ошибок (FEC) для повышения надежности передачи.
- Дальность передачи: до 20 км по одномодовому оптоволокну.
2.2 Богатые пользовательские интерфейсы

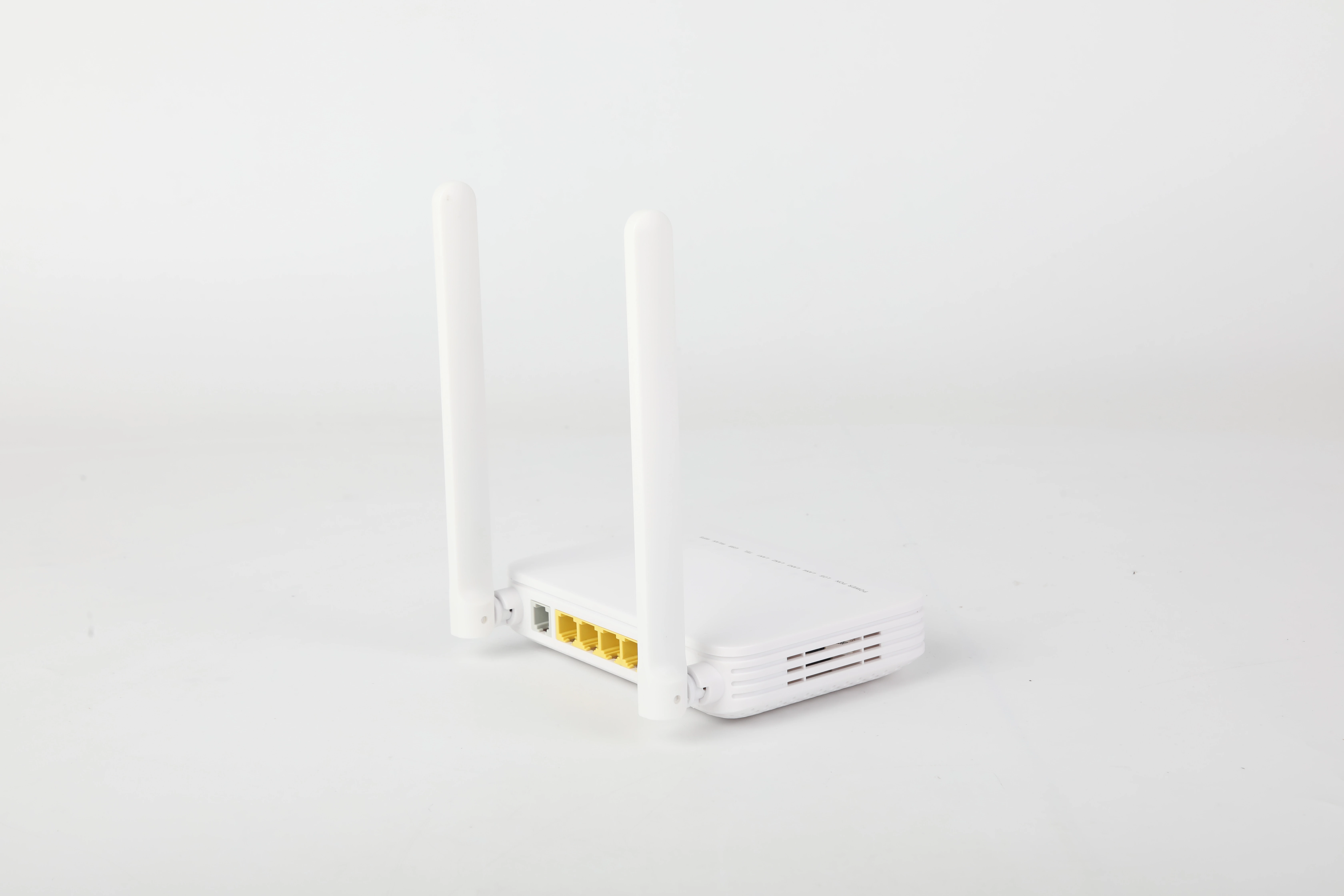

- Проводные порты :
- 1 × GE (10/100/1000Base-T) автоадаптивный Ethernet-порт.
- 3 × FE (10/100Base-T) автоадаптивных порта Ethernet.
- Голосовой порт : 1 порт FXS (POTS) , поддерживает протоколы SIP и H.248 .
- Беспроводная связь : Wi-Fi 2,4 ГГц (IEEE 802.11b/g/n), 2×2 MIMO, до 300 Мбит/с .
- USB-порт : 1 × порт USB 2.0 для сетевого хранения и обмена данными.
- Кнопки : WPS, Сброс, Питание.

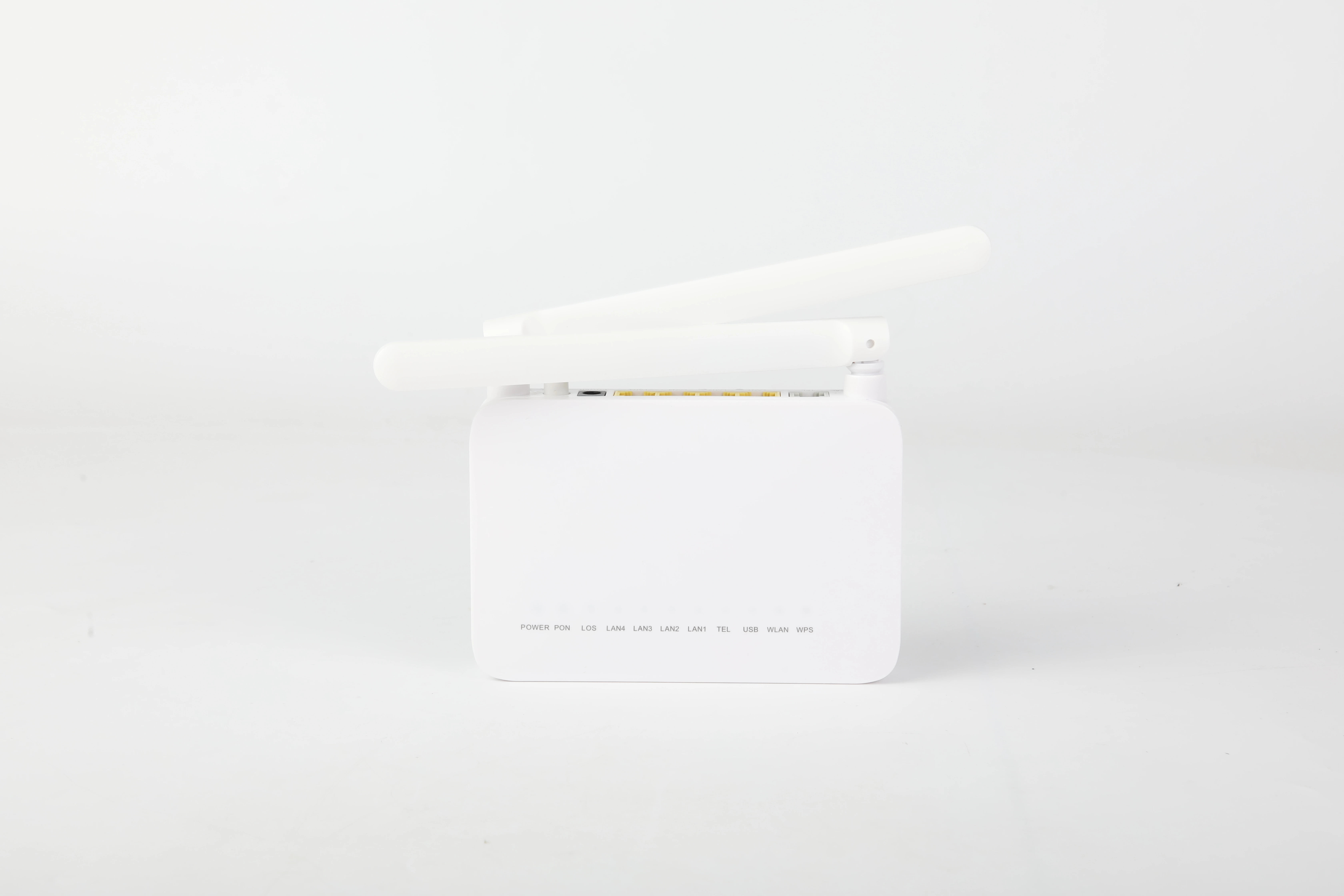

- Индикаторы : POWER, PON, LOS, LAN1-LAN4, TEL, WLAN, WPS.
2.3 Возможности обслуживания и безопасности
- Режимы работы : режим моста и режим маршрутизации NAT (поддерживает PPPoE, DHCP, статический IP-адрес).
- Поддержка IPTV : IGMP Snooping для стабильной потоковой передачи видео в формате HD/4K.
- QoS : ограничение скорости на основе портов, приоритет 802.1p, WMM.
- VLAN : VLAN 1:1, VLAN N:1, VLAN QinQ, прозрачная передача.
- Безопасность : межсетевой экран SPI, фильтрация MAC/IP-адресов, защита от DoS-атак и ARP-атак.
- Надежность : двухрежимное программное обеспечение, защита от молнии телекоммуникационного класса.
2.4 Простота управления и развертывания
- Локальное управление : веб-интерфейс для удобной настройки.
- Удаленное управление : Поддерживает протоколы OMCI и TR-069 .
- Эксплуатация и техническое обслуживание : развертывание по принципу Plug-and-Play (PnP), удаленное обновление прошивки, мониторинг неисправностей.

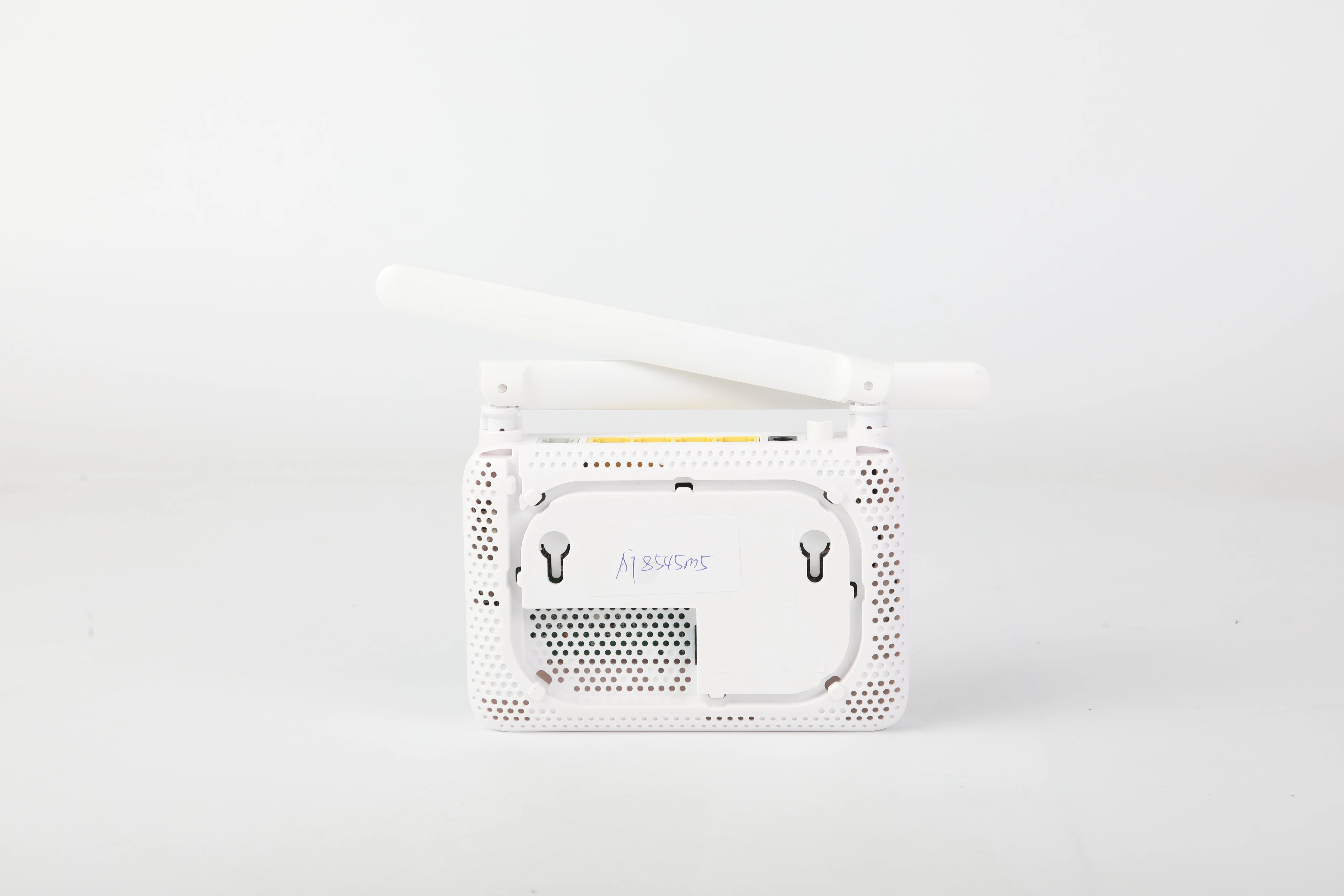

- Установка : Компактная конструкция, настольный или настенный монтаж.
3. Технические характеристики
| Элемент |
Спецификация |
| Интерфейс GPON |
1 порт, SC/APC, класс B+ |
| Порты Ethernet |
1 × GE + 3 × FE автоадаптивный |
| Голосовой порт |
1 × FXS (POTS), SIP/H.248 |
| Wi-Fi |
2,4 ГГц, 802.11b/g/n, 2×2 MIMO, 300 Мбит/с |
| USB-порт |
1 × USB 2.0 |
| Источник питания |
Входное напряжение: 100–240 В переменного тока, 50/60 Гц; Выходное напряжение: 12 В постоянного тока, 1 А. |
| Потребление электроэнергии |
≤ 7,15 Вт (макс.) |
| Рабочая температура |
0°C ~ +50°C |
| Рабочая влажность |
Относительная влажность 5% ~ 90% (без конденсации) |
| Габариты (Д×Ш×В) |
Приблизительные размеры: 200 × 150 × 35 мм |
| Масса |
Примерно 0,5 кг (включая адаптер) |
4. Сценарии применения
AI8545M5 широко используется в сетях FTTH. Он позволяет операторам связи предоставлять интегрированные услуги: высокоскоростной интернет , VoIP , IPTV и Wi-Fi 2,4 ГГц , что делает его идеальным универсальным оптическим шлюзом для современных домов и небольших офисов.
