Технические характеристики
AI 220S / Ai 220-S XPON ONT (оптический сетевой терминал)
Описание продукта

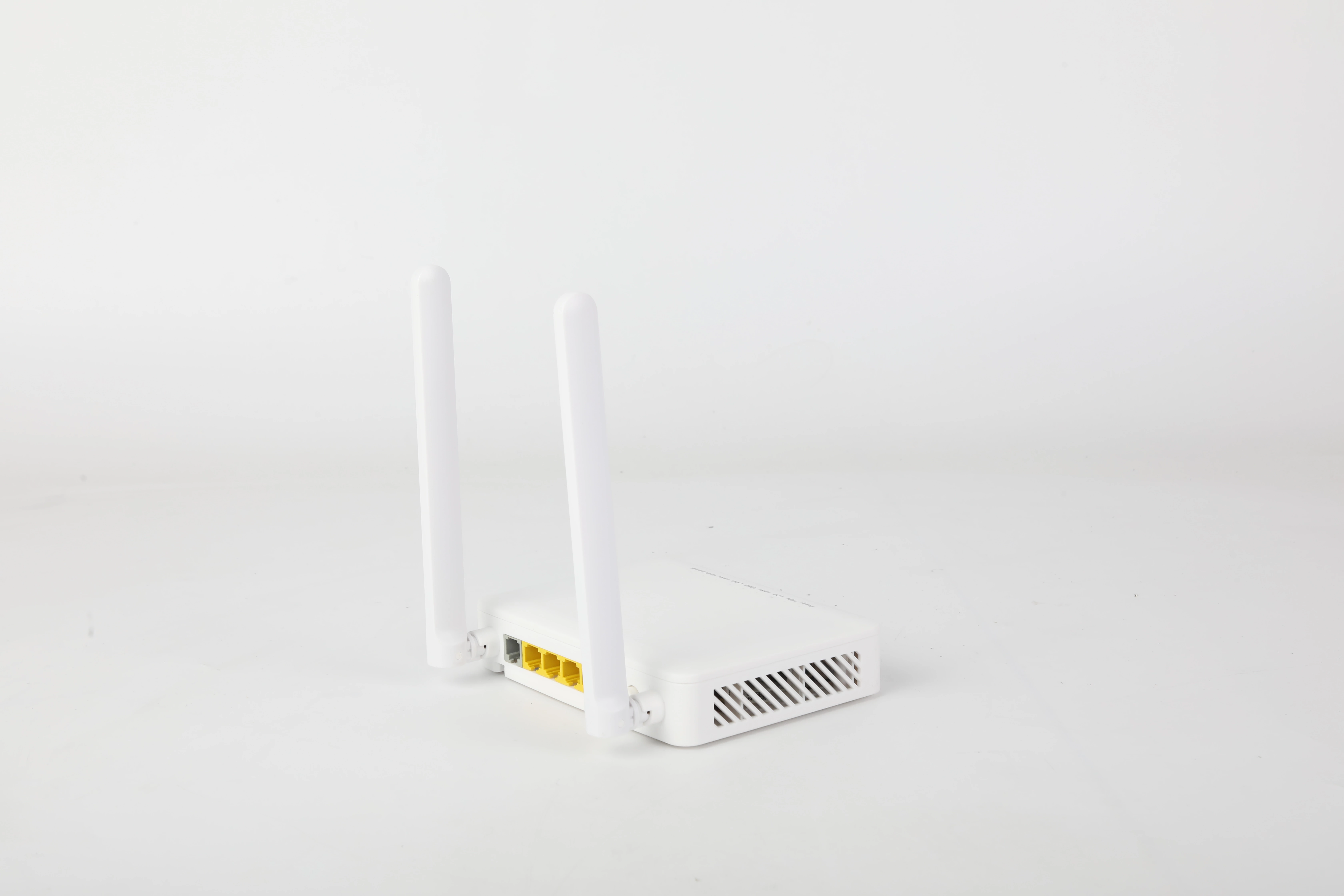

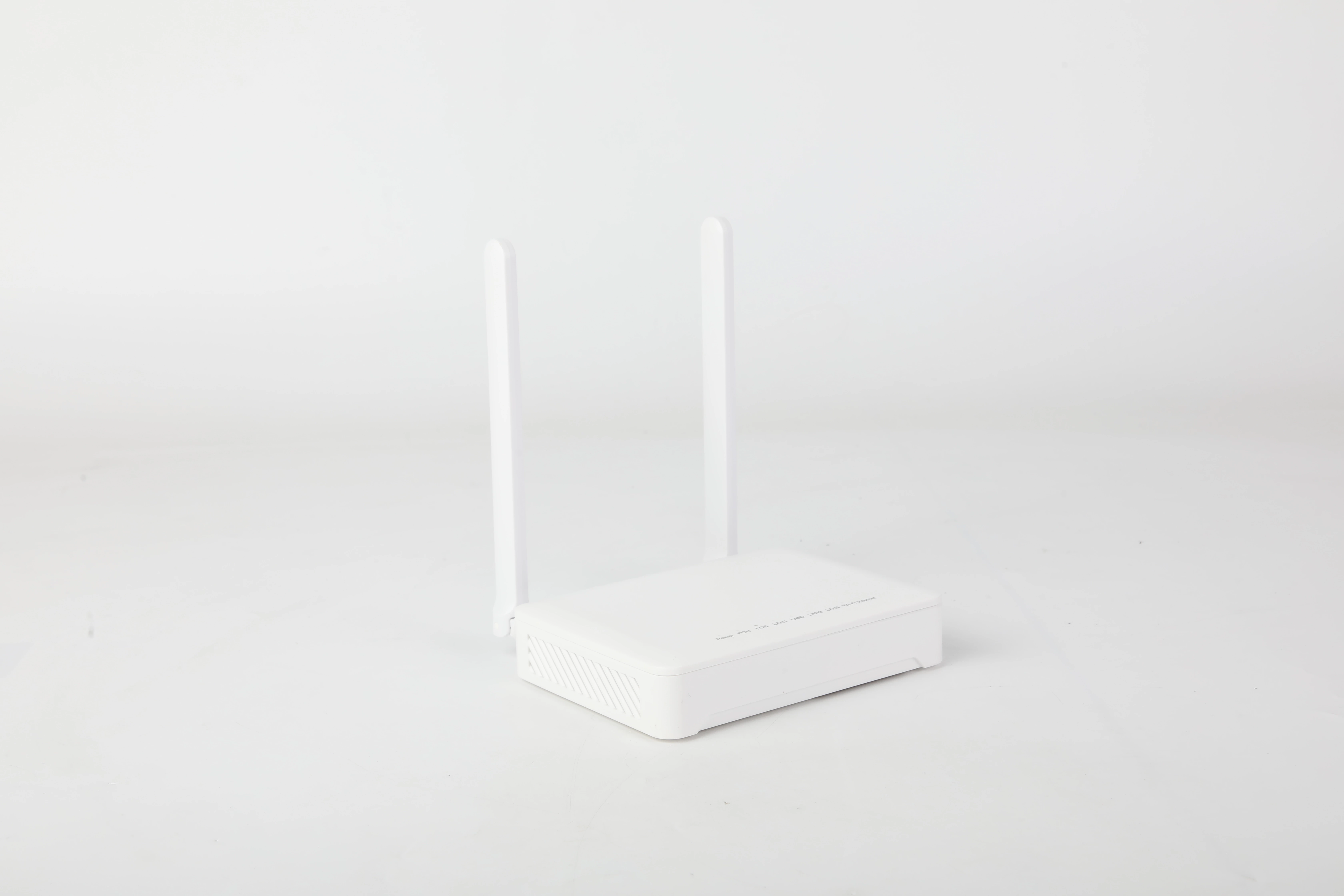

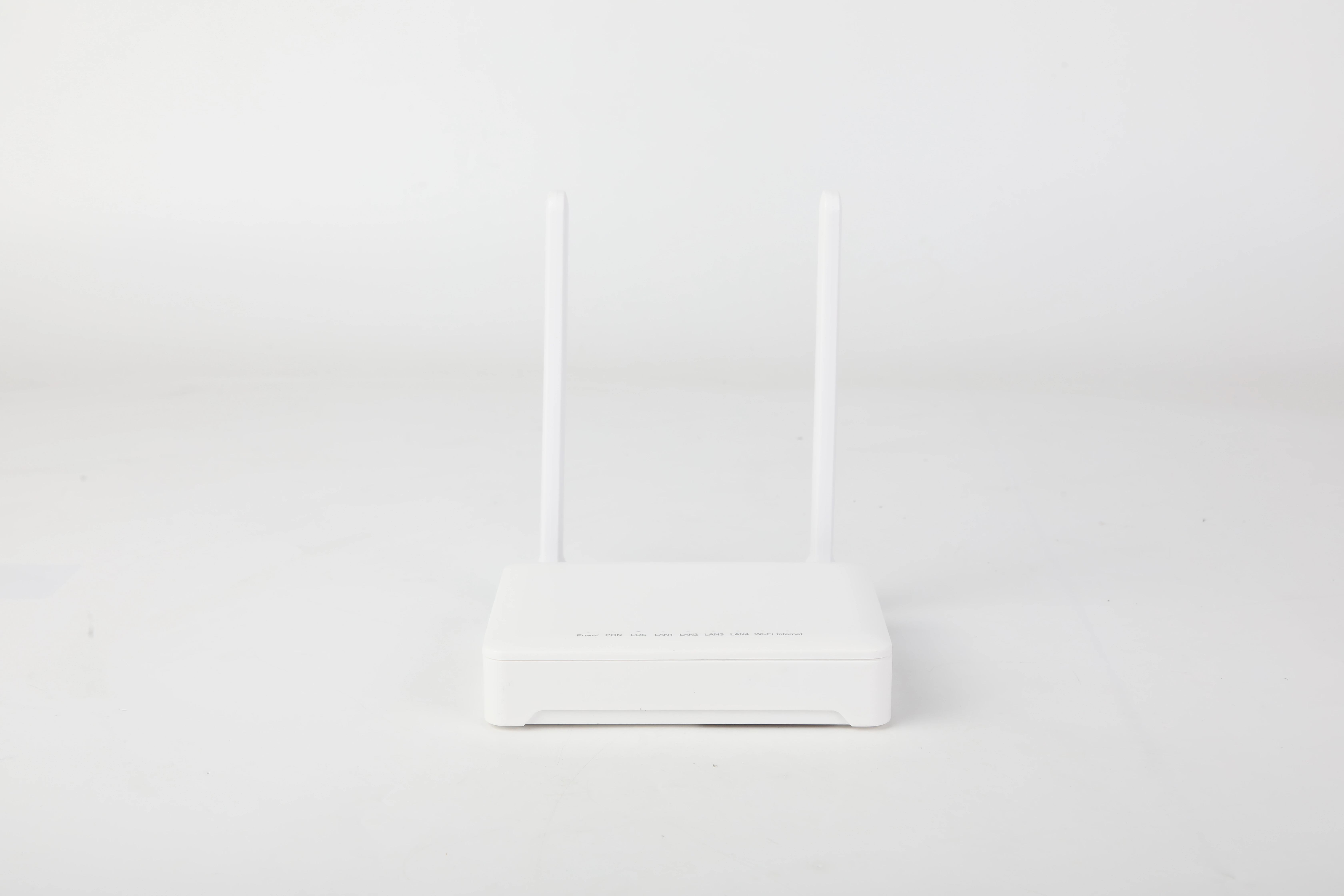

Ai 220S ( Ai 220-S) — это высокоинтегрированный, экономичный оптический сетевой терминал XPON (двухрежимный GPON/EPON), предназначенный для сценариев FTTH (оптоволокно до дома) , FTTB и SOHO. Он объединяет высокоскоростную передачу данных, VoIP, Wi-Fi и USB-сервисы в компактном устройстве, обеспечивая стабильные услуги Triple Play для частных лиц и малых предприятий.
1. Основные характеристики и производительность
1.1 Стандарт XPON
- Соответствует стандартам ITU-T G.984/G.988 (GPON) и IEEE 802.3ah (EPON) для двухрежимной связи.
- Скорость загрузки : до 2,488 Гбит/с
- Скорость передачи данных в восходящем канале : до 1,244 Гбит/с
- Оптический модуль: класс B+ , SC/UPC (совместим с SC/APC)
- Длина волны: Tx 1310 нм , Rx 1490 нм
- Чувствительность приемника: ≤ –28 дБм
- Дальность передачи: до 20 км
- Поддерживает 8 T-CONT , 32 порта GEM , DBA (динамическое распределение полосы пропускания).
- Двунаправленная коррекция ошибок (FEC) для стабильной передачи на большие расстояния.
1.2 Пользовательские интерфейсы
- Ethernet :
- 1 × гигабитный порт GE (10/100/1000Base-T)
- 3 порта Fast Ethernet (10/100Base-T)
- Голосовая связь : 1 порт FXS (POTS) , поддержка протоколов SIP / H.248.
- Wi-Fi :
- Однодиапазонный 2,4 ГГц , IEEE 802.11b/g/n
- 2×2 MIMO , до 300 Мбит/с
- Внешние антенны 5 дБи (2 шт.)
- USB : 1 × USB 2.0 (для хранения данных/совместного использования принтера)
- Кнопки : WPS, Сброс, Питание

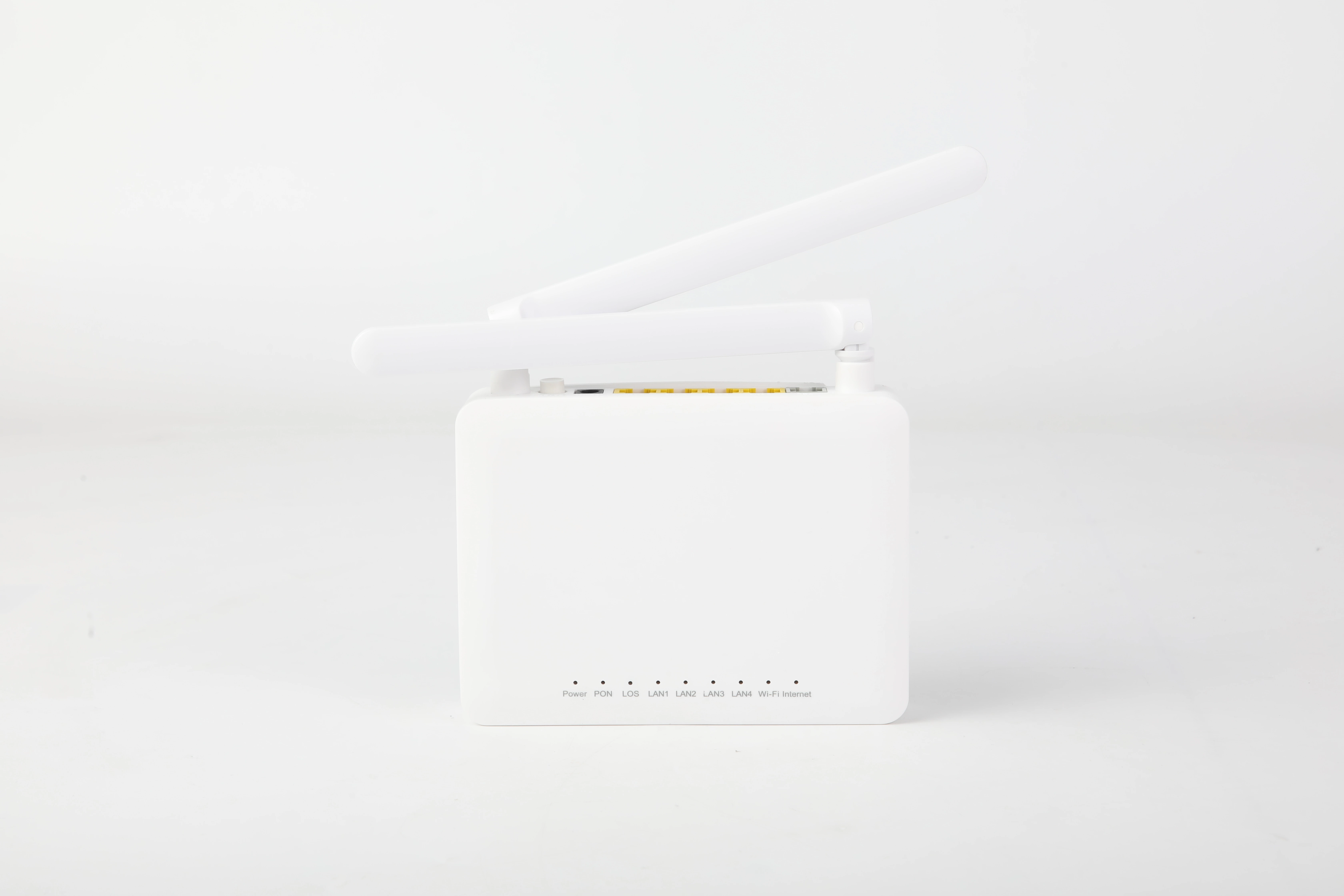

- Индикаторы : POWER, PON, LOS, LAN1–LAN4, TEL, WLAN, WPS, USB
1.3 Сервис и безопасность
- Режимы работы : Мост и NAT-маршрутизатор (PPPoE, DHCP, статический IP-адрес)
- IPTV : IGMP v2/v3 Снупинг
- QoS : ограничение скорости на уровне портов, 802.1p, WMM
- VLAN : 1:1, N:1, QinQ, транк и прозрачная передача.
- Двойной стек IPv4/IPv6
- Безопасность : межсетевой экран SPI, фильтрация MAC/IP/URL-адресов, защита от DoS-атак/ARP, WPA/WPA2/WPA3.
- Надежность : двухрежимное программное обеспечение, защита от молнии 6 кВ, низкое энергопотребление.
1.4 Управление и развертывание
- Подключение и использование без участия пользователя: автоматическая настройка через OLT.
- Удаленный доступ : OMCI , TR-069 , SNMP
- Локальный : Веб-интерфейс (по умолчанию: 192.168.1.1)
- Обновление : Удаленное/локальное обновление прошивки

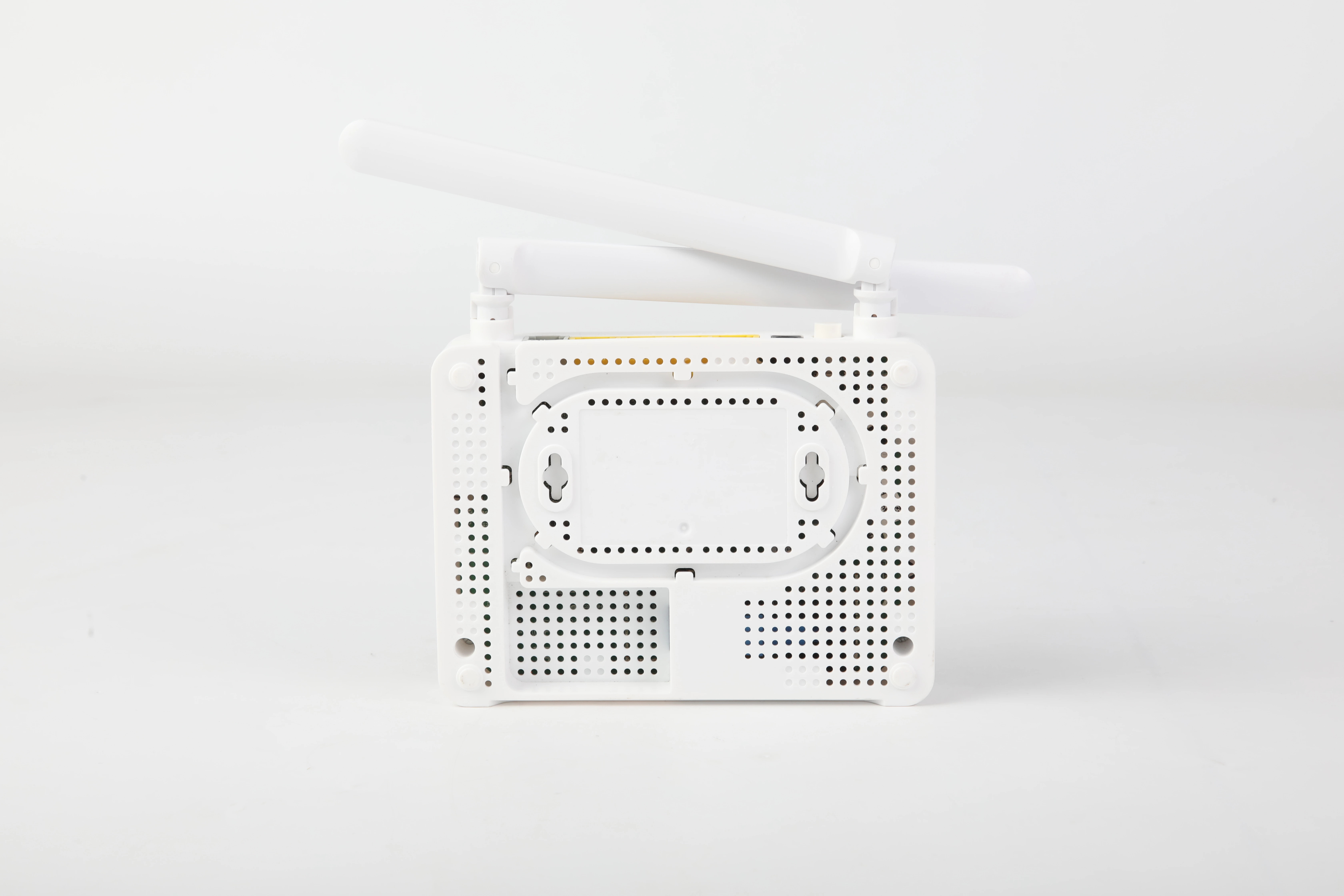

- Способ установки : настольный или настенный.
2. Технические характеристики
| Элемент |
Спецификация |
| Интерфейс PON |
1 × XPON (GPON/EPON), SC/UPC, класс B+ |
| Порты локальной сети |
1 × GE + 3 × FE автоматический датчик RJ45 |
| Голосовой порт |
1 × FXS (RJ11), SIP/H.248 |
| Wi-Fi |
2,4 ГГц, 802.11b/g/n, 2×2 MIMO, 300 Мбит/с |
| USB |
1 × USB 2.0 |
| Власть |
Входное напряжение: 100–240 В переменного тока, 50/60 Гц; Выходное напряжение: 12 В постоянного тока / 1 А. |
| Потребление электроэнергии |
≤ 8 Вт (макс.), ≤ 3,6 Вт (в режиме ожидания) |
| Рабочая температура |
–10°C ~ +60°C |
| Влажность |
Относительная влажность 5% ~ 95% (без конденсации) |
| Размеры |
Приблизительные размеры: 177 × 110 × 35 мм |
| Масса |
Примерно 0,35 кг |
3. Типичные области применения
Устройство Ai 220S широко используется в сетях FTTH для обеспечения следующих функций :
- Высокоскоростной интернет
- Услуги IP-телефонии
- IPTV / HD видеостриминг
- Покрытие Wi-Fi 2,4 ГГц
Это идеальный универсальный оптический шлюз для дома, квартиры и небольшого офиса, обеспечивающий баланс между производительностью и доступностью для операторов оптоволоконного широкополосного доступа.
