Описание продукта AI8012H GPON ONT (мостового типа)
1. Обзор продукта
AI8012H — это высокопроизводительный оптический сетевой терминал GPON мостового типа, разработанный для сценариев подключения к сети Fiber-to-the-Home (FTTH). Он объединяет 1 порт Gigabit Ethernet (GE) и 1 радиочастотный порт CATV, обеспечивая стабильное и эффективное решение для высокоскоростной передачи данных и услуг кабельного телевидения.
2. Ключевые особенности
2.1 Стандарт GPON и высокоскоростные характеристики
- Соответствует стандартам GPON ITU-T G.984/G.988 .
- Скорость загрузки : до 2,488 Гбит/с ; скорость выгрузки : до 1,244 Гбит/с .
- Оснащен оптическим модулем класса B+ и разъемом SC/APC .
- Оптические параметры: длина волны передатчика 1310 нм , длина волны приемника 1490 нм , чувствительность приемника ≤ -27 дБм .
- Поддерживает фильтр блокировки длины волны (WBF) для изоляции сигнала кабельного телевидения.
- Гибкое сопоставление между портом GEM и TCONT (поддерживает 8 T-CONT).
- Двунаправленная коррекция ошибок (FEC) и DBA (SR-DBA и NSR-DBA) для эффективного использования полосы пропускания.
- Передача данных на расстояние до 20 км по одномодовому оптоволокну.
2.2 Пользовательские интерфейсы и индикаторы
- Проводной порт : 1 × GE (10/100/1000Base-T) автоадаптивный Ethernet-порт (RJ45).
- Порт CATV : 1 × радиочастотный порт (F-типа), импеданс 75 Ом, диапазон частот 54 МГц – 870 МГц .
- Кнопки : Кнопка сброса.
- Индикаторы : индикаторы состояния POWER, PON, LOS, LAN, CATV.
2.3 Возможности обслуживания и безопасности
- Режим работы : режим моста (поддерживает PPPoE, DHCP, статический IP-адрес).
- Поддержка IPTV/VoD : IGMP Snooping v1/v2/v3 для стабильной потоковой передачи видео HD/4K.
- Расширенные возможности QoS : ограничение скорости на основе портов, приоритет 802.1p и WMM.
- Характеристики VLAN : VLAN 1:1, VLAN N:1, VLAN QinQ и прозрачная передача VLAN.
- Протокол : двойной стек IPv4/IPv6 (прозрачная передача данных на уровне 2 для IPv6).
- Безопасность : фильтрация MAC-адресов, защита от DoS-атак и ARP-атак.
- Надежность : защита от молнии телекоммуникационного класса, конструкция с низким энергопотреблением.
2.4 Простота управления и развертывания
- Подключение и использование без дополнительных настроек : автоматическая настройка через OLT.
- Удаленное управление : поддерживает протокол OMCI .
- Эксплуатация и техническое обслуживание : удаленное обновление прошивки, мониторинг аварийных сигналов.

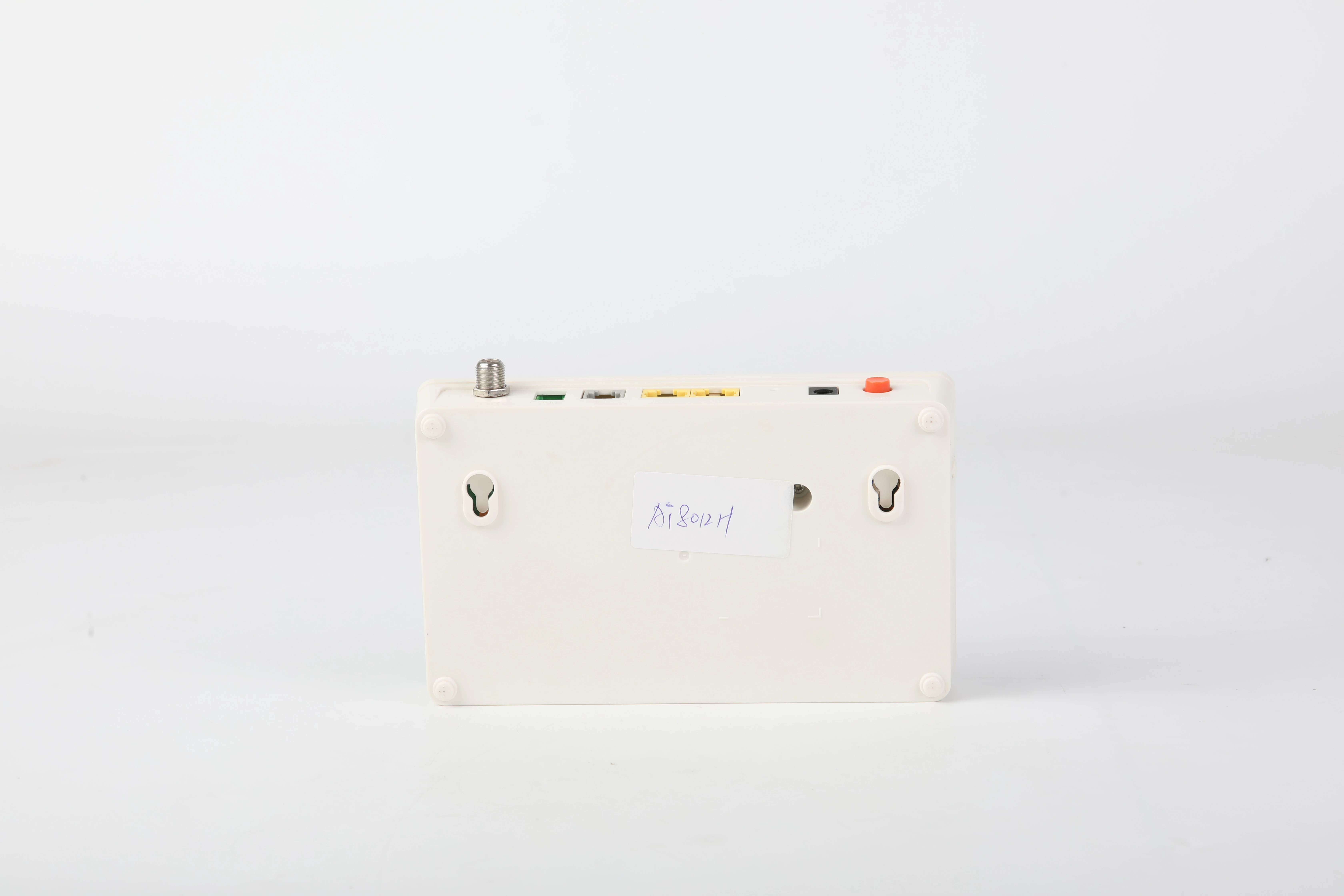

- Установка : Компактный размер, настольный или настенный монтаж.
3. Технические характеристики
| Параметр |
Подробности |
| Интерфейс GPON |
1 порт, SC/APC, класс B+ |
| Порт Ethernet |
1 × GE (10/100/1000M) автоадаптивный |
| Порт кабельного телевидения |
1 × ВЧ (F-типа, 75 Ом), 54–870 МГц |
| Wi-Fi |
Никто |
| Голосовые порты |
Никто |
| USB-порт |
Никто |
| Источник питания |
Входное напряжение: 100–240 В переменного тока, 50/60 Гц; Выходное напряжение: 11–14 В постоянного тока, 1 А. |
| Потребление электроэнергии |
≤ 3 Вт (статический режим), ≤ 6 Вт (макс. режим) |
| Рабочая температура |
0°C ~ +40°C |
| Рабочая влажность |
Относительная влажность 5% ~ 95% (без конденсации) |
| Габариты (Д×Ш×В) |
134 × 115 × 30 мм |
| Масса |
Примерно 0,5 кг |
4. Сценарии применения
Устройство AI8012H в основном используется в сетях FTTH , где требуются высокоскоростной интернет и услуги кабельного телевидения. Это идеальный выбор для частных пользователей, которым нужен простой и надежный мост между оптоволоконной линией и домашним маршрутизатором или телеприставкой, обеспечивающий стабильную передачу данных и видео в формате HD/4K.
