Технические характеристики

Описание оптического сетевого терминала (ONT) AI8310M

1. Обзор продукта

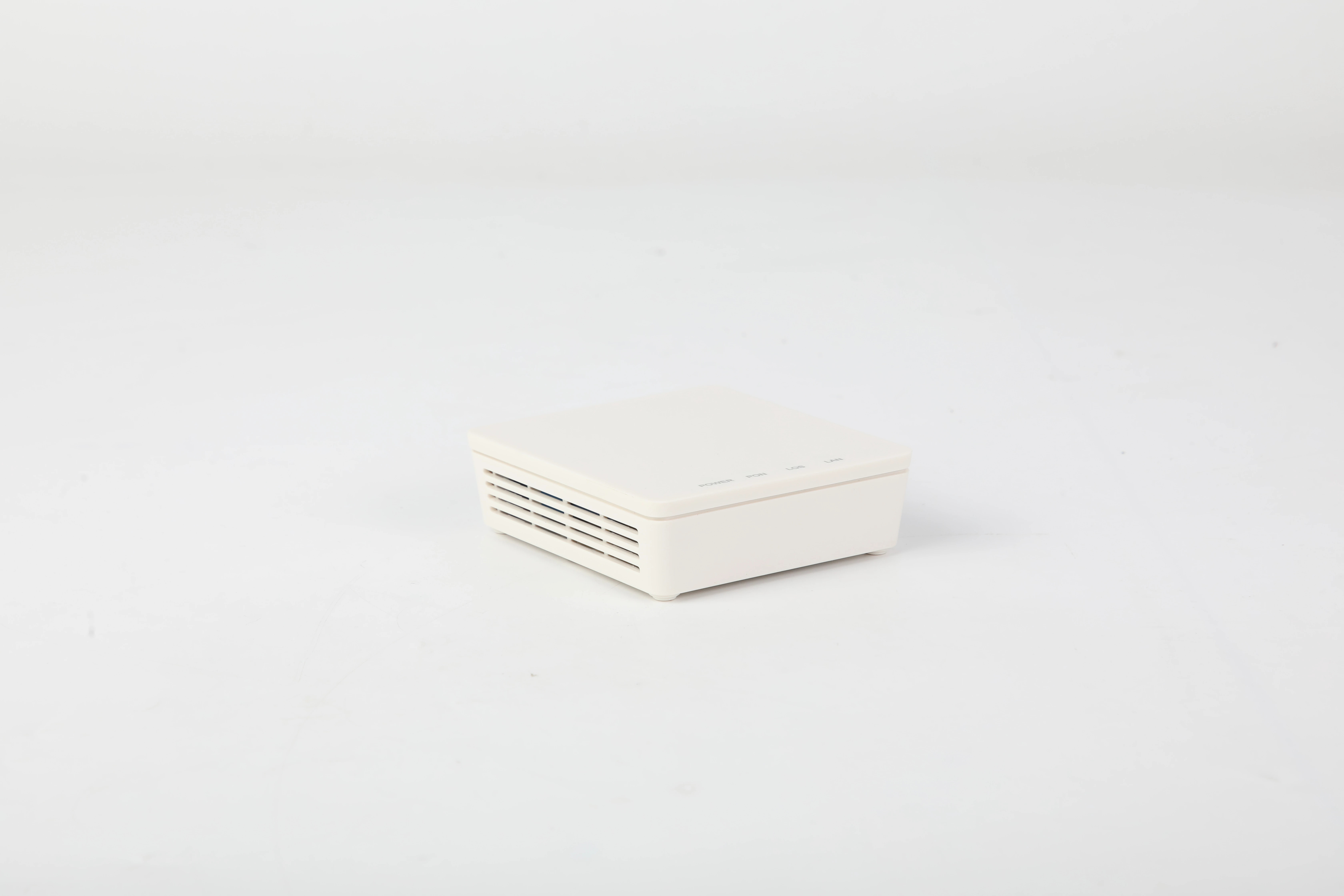

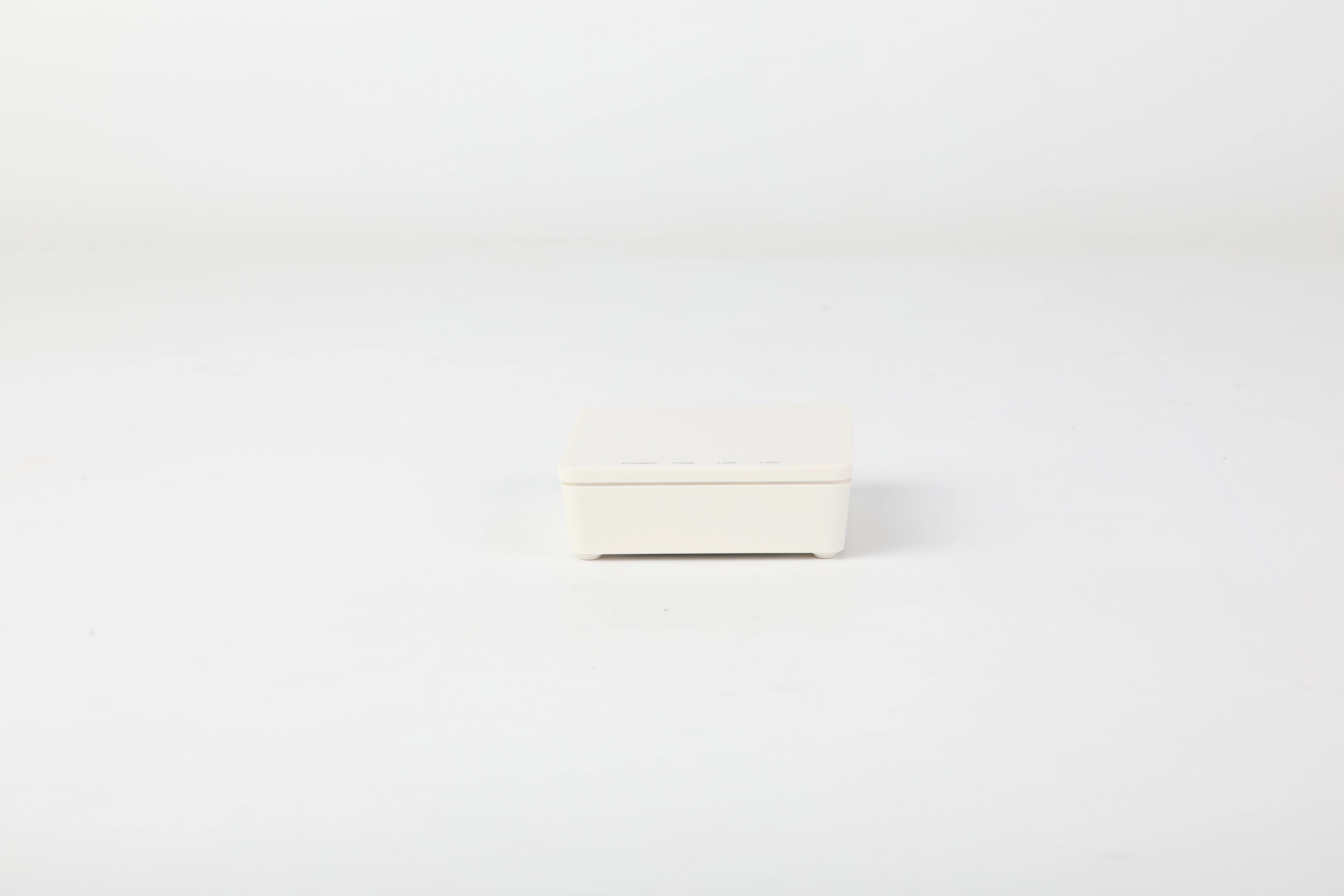

AI8310M  —  это компактный высокопроизводительный оптический сетевой модуль мостового типа (ONU), предназначенный для сетей Fiber-to-the-Home (FTTH)  и Fiber-to-the-Building (FTTB)  . Это модуль для одного семейства устройств (SFU), обеспечивающий бесшовное соединение между оптоволоконной сетью и устройствами Ethernet на стороне клиента, предоставляя высокоскоростные широкополосные услуги передачи данных.



2. Ключевые особенности

• Высокоскоростной доступ GPON : соответствует стандартам ITU-T G.984, поддерживает скорость загрузки 2,488 Гбит/с и скорость выгрузки 1,244 Гбит/с.
• Один гигабитный Ethernet-порт : 1 × RJ45-порт с автоматическим определением чувствительности 10/100/1000BASE-T для проводного подключения к ПК, маршрутизаторам или STB-приставкам.
• Компактный и легкий : миниатюрная конструкция для простой установки и экономии места.
• Улучшенные оптические характеристики : оптический модуль класса B+/C+, высокая чувствительность приемника.
• Надежная сетевая безопасность : поддерживает фильтрацию MAC-адресов, разделение VLAN и шифрование данных.
• Качество обслуживания (QoS) : Реализует классификацию трафика, приоритетное построение очередей и управление заторами.
• Энергоэффективность : низкое энергопотребление (≤2,5 Вт), экологичный дизайн.
• Простота управления : Поддерживает OMCI, веб-интерфейс и TR-069 для удаленной настройки и обслуживания.





3. Технические характеристики

3.1 Интерфейс GPON

• Стандарт : ITU-T G.984
• Скорость передачи : нисходящий поток 2,488 Гбит/с, восходящий поток 1,244 Гбит/с
• Длина волны : передача в восходящем потоке 1310 нм, прием в нисходящем потоке 1490 нм
• Оптический разъем : гнездовой разъем SC/UPC
• Оптический класс : класс B+ / C+
• Чувствительность приемника : ≤ -27 дБм
• Мощность передаваемого оптического сигнала : 0 ~ +4 дБм
• Характеристики : двунаправленная коррекция ошибок (FEC), DBA (SR и NSR), фильтр блокировки длин волн (WBF).
• Аутентификация : SN / Пароль / LOID

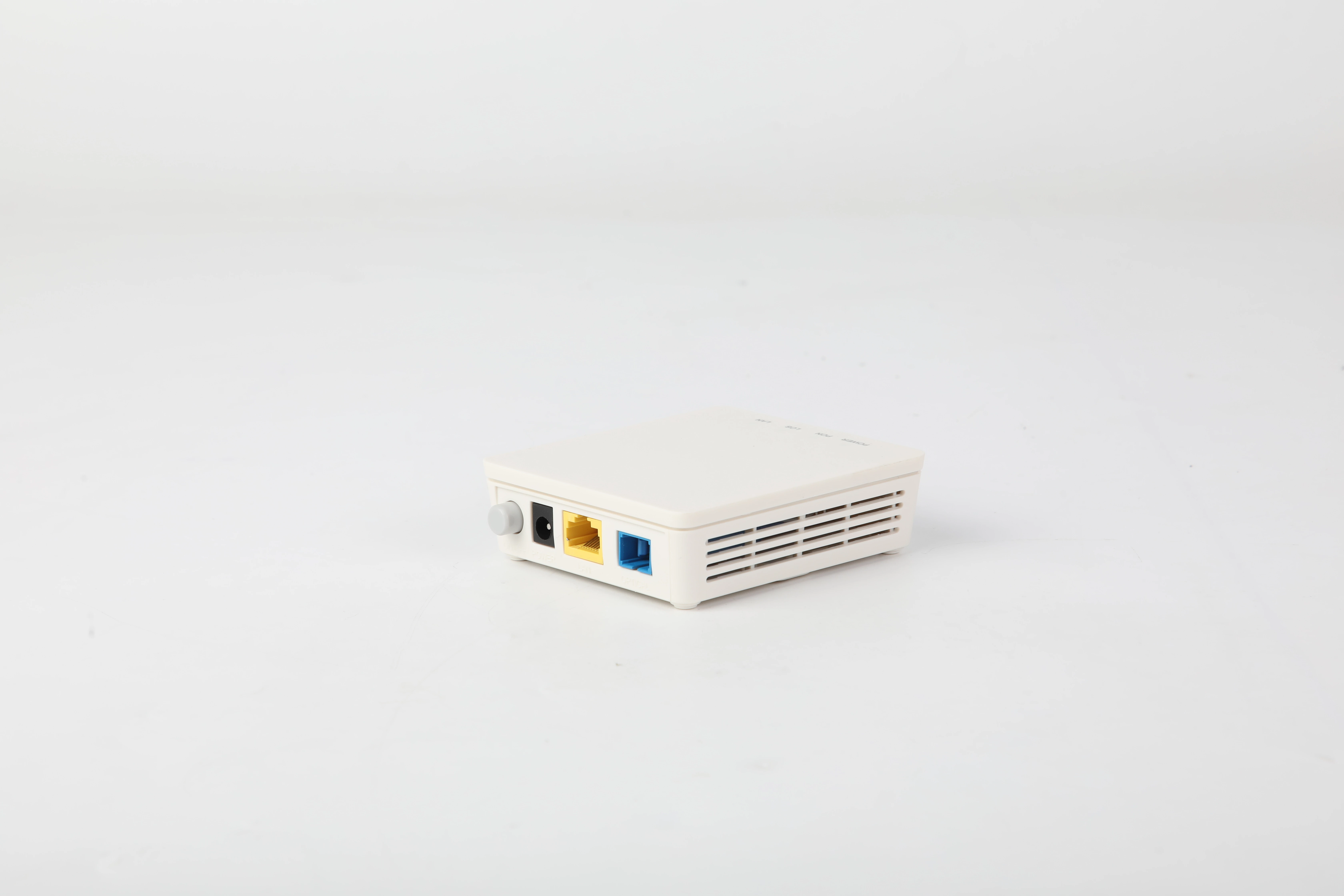

3.2 Пользовательские интерфейсы

• Порт LAN : 1 × Gigabit Ethernet (10/100/1000 Мбит/с, RJ45)
• Кнопки :
  • Сброс: Восстановление заводских настроек по умолчанию
  • Питание: Ручное включение/выключение
• Светодиодные индикаторы : POWER, PON, LOS, LAN

3.3 Физические и экологические

• Габариты : 82 мм × 90 мм × 27 мм (Ш × Г × В)
• Вес : < 200 г
• Источник питания :
  • Входное напряжение: 100–240 В переменного тока, 50/60 Гц.
  • Выходное напряжение: 12 В постоянного тока, 0,5 А.
• Потребляемая мощность :
  • Статический режим: ≤ 2 Вт
  • Максимальная мощность: ≤ 2,5 Вт
• Рабочая температура : 0°C ~ +40°C
• Рабочая влажность : 5% ~ 95% (без конденсации)
• Температура хранения : от -40°C до +70°C

3.4 Программное обеспечение и протоколы

• VLAN : 1:1 VLAN, N:1 VLAN, прозрачный VLAN, QinQ
• Многоадресная рассылка : отслеживание IGMP v2/v3, отслеживание MLD.
• Безопасность : фильтрация MAC-адресов, межсетевой экран.
• Управление : OMCI, веб-управление, Telnet





4. Типичные области применения

• Высокоскоростной доступ в интернет по оптоволоконной сети FTTH для жилых домов
• Подключение для настольных ПК, ноутбуков и игровых консолей.
• Обратная связь для беспроводных маршрутизаторов (Wi-Fi)
• IPTV и потоковое HD-видео
• Объединение сетей для малых офисов и малых офисов (SOHO).
