Технические характеристики
1. Обзор продукта

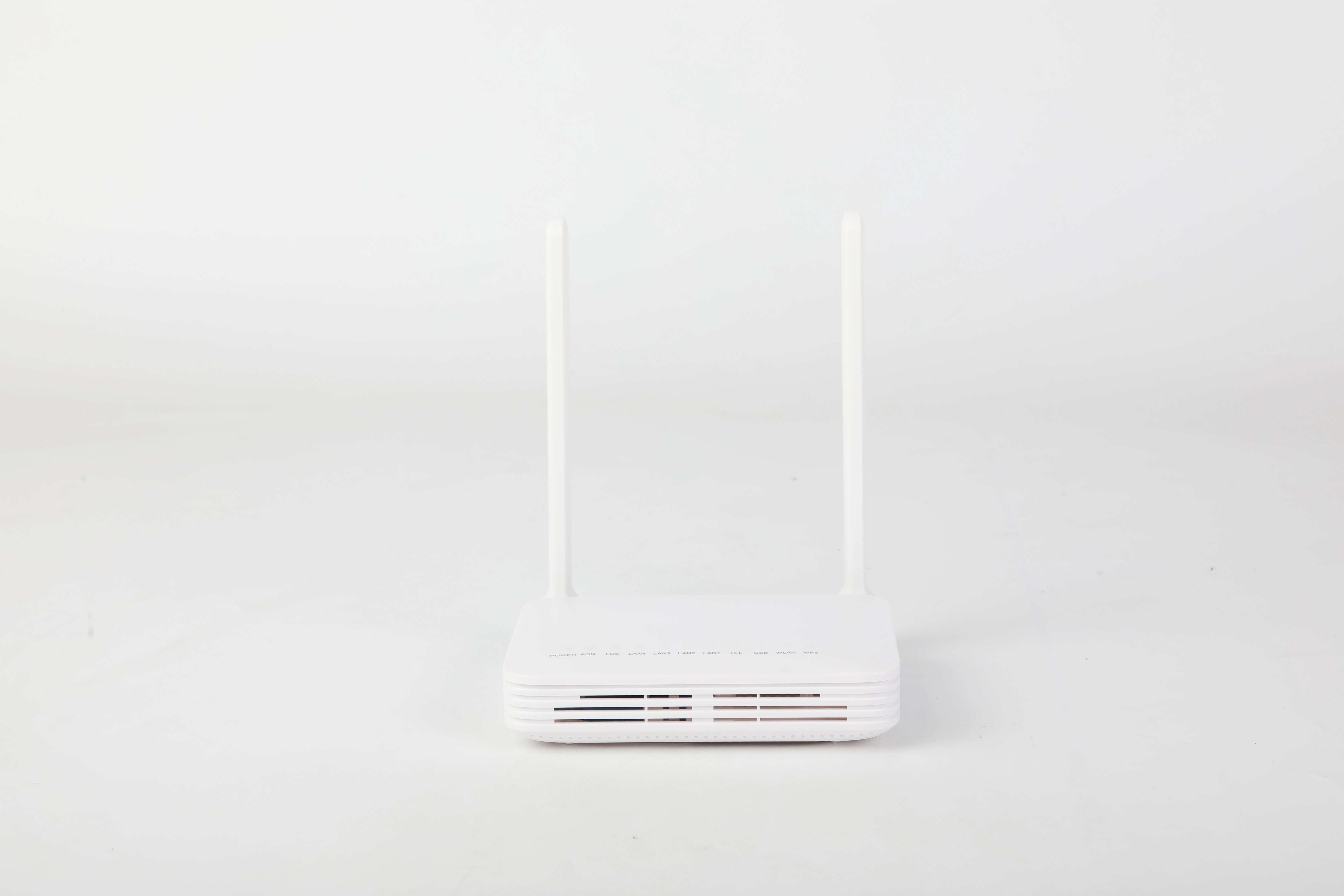

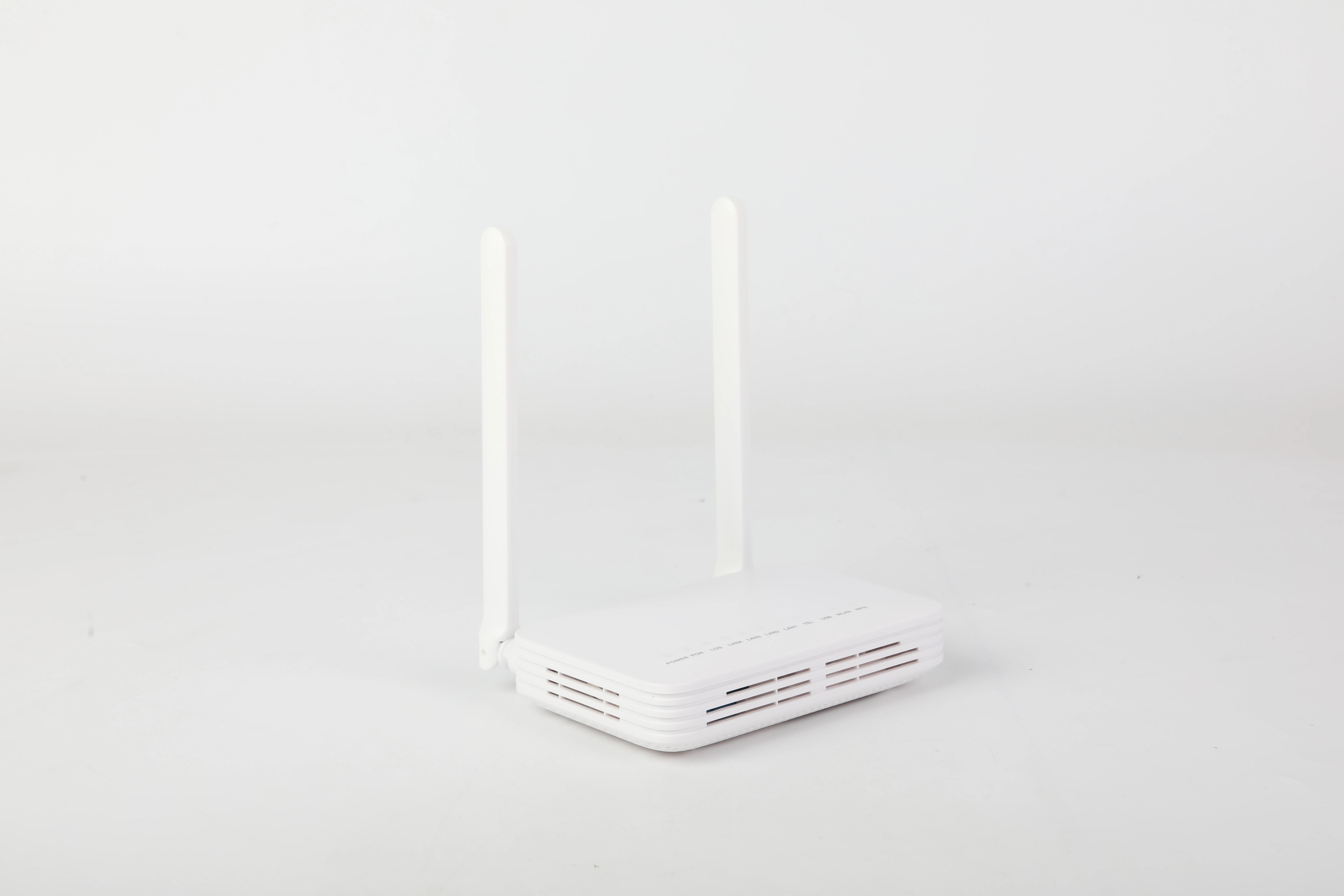

EchoLife HG8546M — это высокопроизводительный маршрутизирующий оптический сетевой терминал (ONT), предназначенный для сценариев FTTH (Fiber-to-the-Home), FTTB и FTTO. Он объединяет доступ GPON, проводной Ethernet, VoIP, USB и Wi-Fi 2,4 ГГц в компактном домашнем шлюзе, обеспечивая надежную сверхширокополосную передачу данных, HD-видео и услуги VoIP для частных лиц и пользователей малых офисов.
2. Ключевые особенности
- Стандарт GPON : соответствует стандарту ITU-T G.984.
- Скорость передачи : нисходящий поток 2,488 Гбит/с, восходящий поток 1,244 Гбит/с
- Проводные порты : 1 × Gigabit Ethernet (GE) + 3 × Fast Ethernet (FE) с автоматическим определением типа порта RJ45
- VoIP : 1 порт POTS (RJ11), поддержка протоколов SIP / H.248.
- Wi-Fi : 2,4 ГГц, IEEE 802.11b/g/n (2×2 MIMO), до 300 Мбит/с
- USB : 1 порт USB 2.0 для хранения данных/совместного использования принтера.
- Управление : веб-интерфейс, OMCI и удаленное управление TR-069.
- Безопасность : межсетевой экран, NAT, фильтрация MAC-адресов, шифрование WPA/WPA2.
- QoS и многоадресная рассылка : приоритезация трафика, отслеживание IGMP v2/v3 (IPTV)
- Надежность : обнаружение несанкционированных ONT, резервное копирование с использованием двух программ, защита типа B.
- Энергоэффективность : конструкция с низким энергопотреблением.
3. Технические характеристики
3.1 Интерфейс GPON
- Стандарт : ITU-T G.984
- Скорость : DS 2,488 Гбит/с / US 1,244 Гбит/с
- Длина волны : TX 1310 нм (восходящий поток), RX 1490 нм (нисходящий поток)
- Разъем : SC/UPC (SC/APC опционально)
- Оптический класс : B+
- Чувствительность приемника : ≤ -27 дБм
- Мощность передачи : 0 ~ +4 дБм
- Протоколы : FEC, DBA (SR/NSR), OMCI
3.2 Пользовательские порты

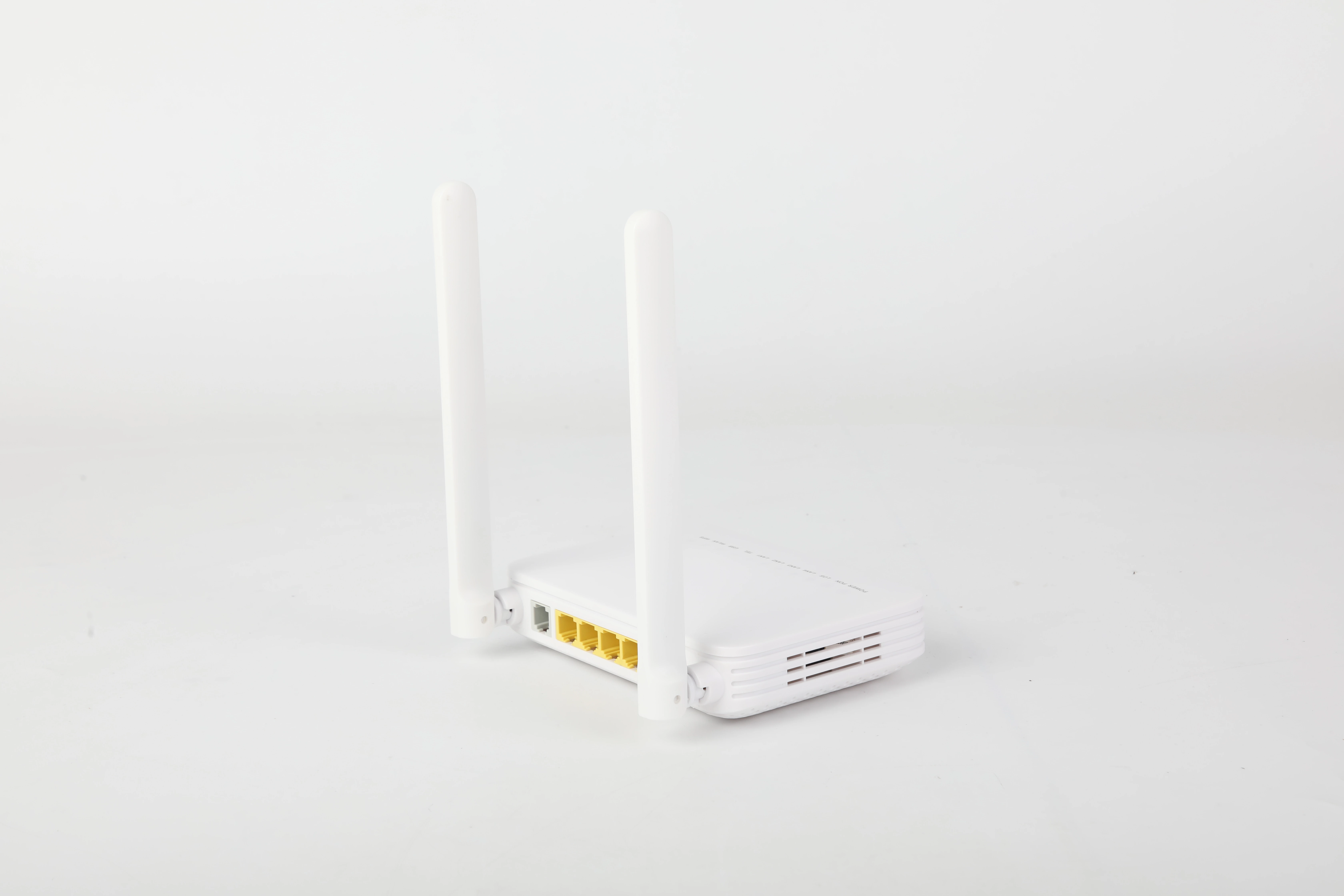

- LAN : 1 × GE (10/100/1000 Мбит/с) + 3 × FE (10/100 Мбит/с) RJ45
- POTS : 1 × RJ11 (VoIP/T.30/T.38 Факс)
- USB : 1 × USB 2.0
- Wi-Fi : 2,4 ГГц, 2×2 MIMO, 2 внешние антенны
- Кнопки : Сброс, WPS, WLAN (вкл/выкл Wi-Fi)

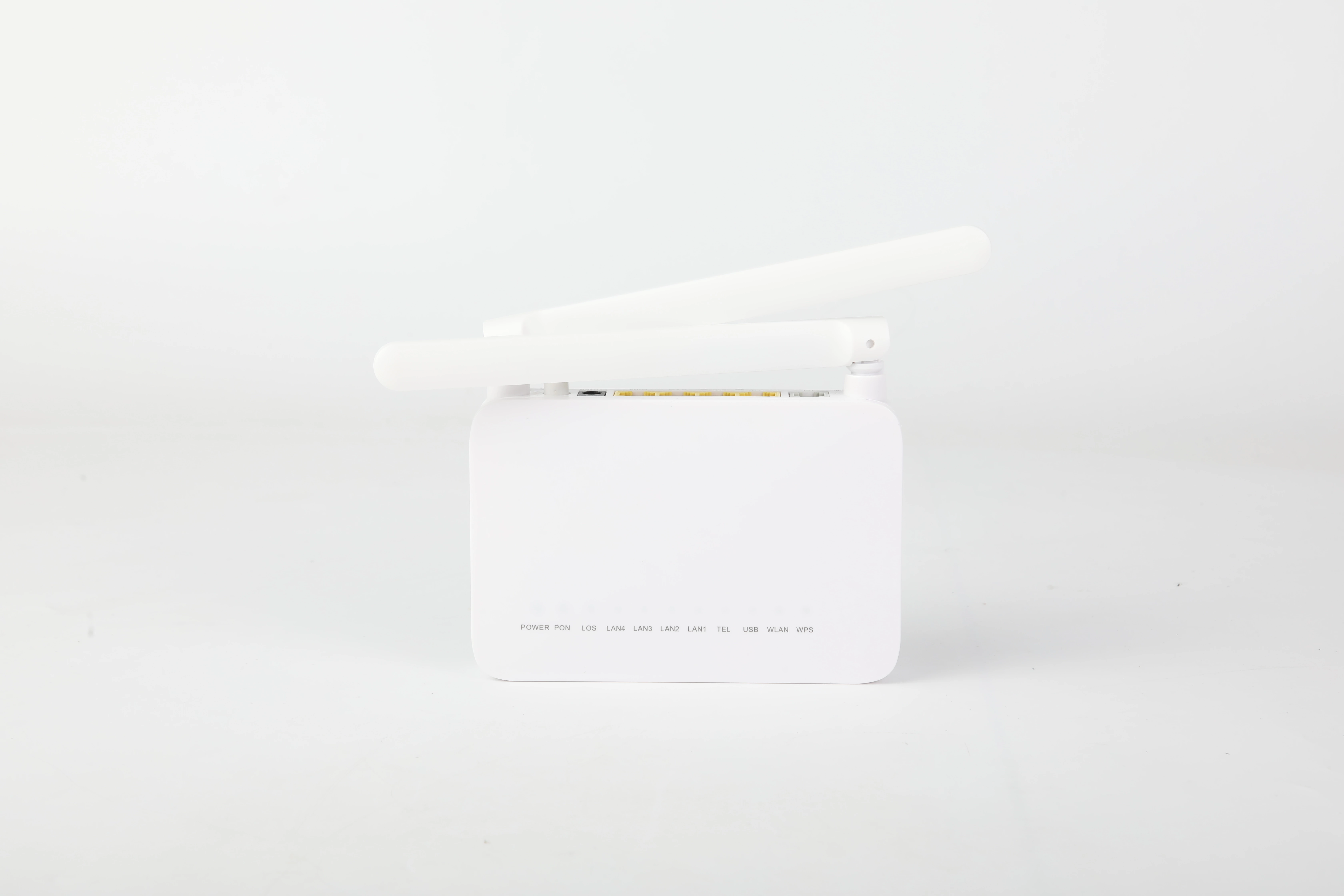

- Светодиоды : POWER, PON, LOS, LAN1–4, TEL, WLAN, WPS
3.3 Технические характеристики Wi-Fi
- Стандарт : IEEE 802.11b/g/n (Wi-Fi 4)
- Диапазон : только 2,4 ГГц
- Скорость : до 300 Мбит/с
- Антенны : 2 внешние всенаправленные антенны с коэффициентом усиления 2 дБи.
- Безопасность : WPA, WPA2, WEP, 802.1X
- Функции : WPS, поддержка нескольких SSID, WMM (QoS)
3.4 Физические и экологические
- Размеры : 250 × 185 × 35 мм (с антеннами)
- Вес : < 500 г
- Источник питания :
- Входное напряжение: 100–240 В переменного тока, 50/60 Гц.
- Выходное напряжение: 12 В постоянного тока, 1 А.
- Потребляемая мощность : статическое значение ≤ 3,1 Вт, максимальное значение ≤ 7,5 Вт
- Рабочая температура : 0°C ~ +40°C
- Рабочая влажность : 5% ~ 95% (без конденсации)
- Температура хранения : от -40°C до +70°C
4. Содержимое упаковки
- 1 × HG8546M ONT-блок
- 1 × 12 В 1 А адаптер питания
- 2 внешние Wi-Fi антенны
5. Типичные области применения
- Высокоскоростной интернет FTTH для жилых домов
- Потоковое видео HD/IPTV
- Услуги IP-телефонии и факса
- Покрытие домашней сети Wi-Fi 2,4 ГГц
- Сетевое хранилище и совместное использование принтеров (USB)
- Подключение SOHO и «умного дома»
